To zadanie sprawdza umiejętność odczytu tolerancji i pasowań z tabeli w systemie gniazda. Kluczowe jest rozróżnienie dwóch elementów połączenia: gniazda (otworu) i czopa (wałka) oraz rozumienie, czym jest pasowanie wciskowe – takie, w którym czop jest większy od gniazda, więc montaż wymaga użycia siły (lub metod montażu termicznego).
Krok 1: wybór właściwego zakresu

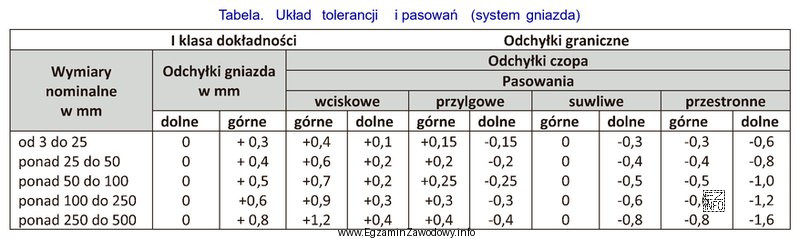

Wymiar nominalny 26–30 mm należy zaliczyć do przedziału "ponad 25 do 50 mm". Odczyt z innego wiersza tabeli jest najczęstszą przyczyną błędu.
Krok 2: weryfikacja danych gniazda
W systemie gniazda odchyłki gniazda są podane jako 0/+0,4 mm (dolna odchyłka 0, górna +0,4). Podana w treści odchyłka górna gniazda +0,4 mm pomaga potwierdzić, że wybrano właściwy wiersz tabeli.
Krok 3: odczyt odchyłek czopa dla pasowania wciskowego
W kolumnie "pasowanie wciskowe" dla tego samego wiersza odczytuje się odchyłki czopa: dolną +0,2 i górną +0,6. Oznacza to, że czop ma być zawsze większy od nominalu (obie odchyłki dodatnie), co zapewnia wcisk nawet w skrajnym przypadku: najmniejszy dopuszczalny czop i największe dopuszczalne gniazdo.
Dlaczego pozostałe odpowiedzi są niepoprawne?
- Wartości typu "+0,2 i +0,3" lub "+0,4 i +0,5" sugerują losowe przesunięcie liczb i zwykle wynikają z odczytu z niewłaściwej kolumny albo pomylenia kolejności/wiersza.
- "+0,1 i +0,4" bywa konsekwencją błędnego przeniesienia wartości z kolumny gniazda (gdzie pojawia się +0,4) do czopa, czyli pomieszania danych dwóch różnych elementów połączenia.
Wskazówka egzaminacyjna: najpierw zawsze ustal przedział wymiarów, potem sprawdź, czy odchyłki gniazda zgadzają się z treścią, a dopiero na końcu odczytuj odchyłki czopa dla wskazanego typu pasowania.
