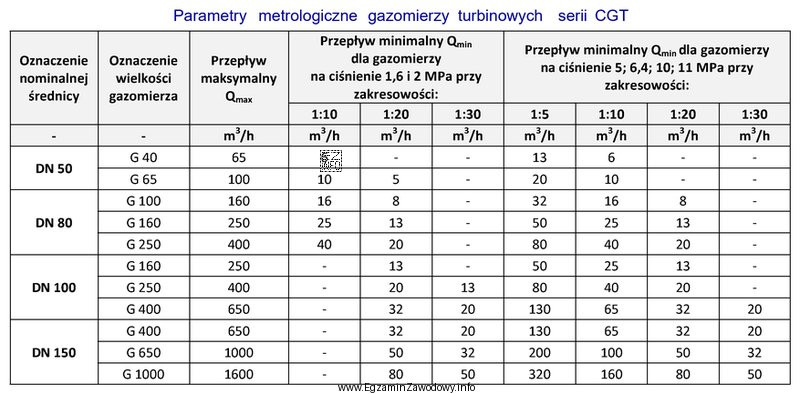

W tego typu zadaniu nie wykonuje się klasycznych obliczeń (np. strat ciśnienia), tylko dobiera średnicę układu pomiarowego na podstawie tabeli przypisanej do konkretnego typu gazomierza. Tabela uwzględnia wymagania dla pracy przy określonym MOP oraz w zakresie przepływów od Qmin do Qmax.
Aby wyznaczyć minimalną średnicę, należy:
- odszukać w tabeli część dotyczącą gazomierza G160,
- wybrać właściwy zakres dla MOP = 2 MPa,
- sprawdzić, jaka średnica zapewnia pracę przy zadanych przepływach: Qmax = 250 m3/h i Qmin = 25 m3/h,
- z dostępnych średnic wybrać najmniejszą spełniającą warunki (minimalna średnica).
Z odczytu tabeli wynika, że dla podanych parametrów minimalną średnicą jest DN 80.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- DN 50 – jest zbyt mała dla podanego Qmax i MOP; w typowych tabelach doboru taki przekrój nie spełnia wymagań dla takiego obciążenia przepływem (ryzyko nadmiernych strat i niepoprawnych warunków pracy układu).
- DN 100 – choć może spełniać warunki pracy, nie jest odpowiedzią na pytanie o minimalną średnicę; jest większa niż wymagana.
- DN 200 – tym bardziej nie jest minimalna; dobór "na zapas" nie wynika z tabeli i zwykle jest nieuzasadniony ekonomicznie oraz montażowo.
Wskazówka egzaminacyjna: zwracaj uwagę na słowo minimalną. Nawet jeśli kilka średnic zapewnia pracę układu, poprawna będzie najmniejsza, która nadal spełnia kryteria z tabeli.
