Pytanie sprawdza praktyczną umiejętność doboru/rozpoznania połączenia gwintowego na podstawie danych tabelarycznych. W technice wiertniczej podobne oznaczenia (np. 3 1/2", 5 1/2", 6 5/8", 7 5/8") mogą wyglądać "intuicyjnie" jak kolejne, coraz większe rozmiary, ale w zadaniu nie wolno kierować się samą wielkością nazwy. Trzeba dopasować konkretny zestaw parametrów podany w treści.
W treści podano dwa kluczowe kryteria:
- średnica stożka podstawy = 88,90 mm (wartość wymiarowa odczytywana i porównywana z tabelą),
- liczba zwojów gwintu na cal = 5 (parametr "TPI", który rozróżnia gwinty o zbliżonych średnicach).

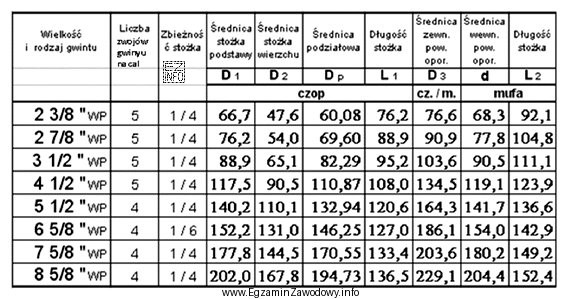

W tabeli dla połączeń WP należy więc znaleźć wiersz (lub pozycję), w którym jednocześnie występuje średnica 88,90 mm oraz 5 zwojów na cal. Taki komplet wskazuje na 3 1/2" WP, dlatego ta odpowiedź jest poprawna.
Dlaczego pozostałe propozycje są niepoprawne? Każda z nich odnosi się do innego rozmiaru połączenia, a to oznacza inne parametry geometryczne i/lub inną liczbę zwojów. Typowy błąd polega na tym, że zdający dopasowuje tylko jeden parametr (np. samą średnicę) albo wybiera "większy" rozmiar, zakładając, że pasuje do wartości w mm. W zadaniach tabelarycznych trzeba zawsze sprawdzić oba parametry naraz.
Wskazówka egzaminacyjna: najpierw odfiltruj w tabeli pozycje o TPI = 5, a dopiero potem porównuj średnice. Zmniejsza to ryzyko pomyłki przy podobnych wartościach wymiarów.
