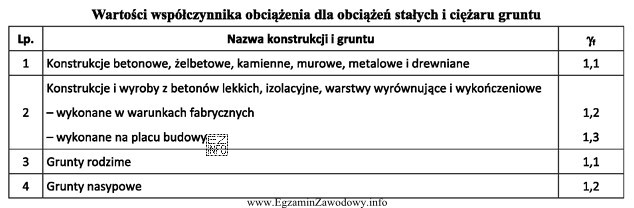

W zadaniu sprawdza się przede wszystkim umiejętność poprawnego odczytu danych z tabeli oraz rozpoznania rodzaju obciążenia.
Izolacja akustyczna z płyt styropianu jest elementem wbudowanym na stałe w przegrodę/podłogę, więc jej ciężar działa w czasie użytkowania w sposób ciągły. W klasyfikacji obciążeń traktuje się ją jako obciążenie stałe (a nie użytkowe/zmienne).
Przy wyznaczaniu wartości obliczeniowej obciążenia stałego stosuje się współczynnik obciążenia (współczynnik częściowy) γf. Wartość tego współczynnika zależy od zasad przyjętych w tabeli (np. typu obciążenia oraz tego, czy jest ono rozpatrywane jako korzystne lub niekorzystne w danym stanie granicznym). W tym zadaniu nie wykonuje się obliczeń – trzeba wybrać wartość dokładnie wskazaną w tabeli dla obciążenia stałego odpowiadającego warstwie izolacji ze styropianu.
Dlaczego pozostałe odpowiedzi są błędne?
- 1,0 to najczęściej brak zwiększenia wartości charakterystycznej, co w zadaniach z tabelą bywa przypisane innym sytuacjom (np. gdy współczynnik nie jest stosowany lub dotyczy innego przypadku). Nie wynika z odczytu dla tej pozycji.
- 1,1 i 1,2 mogą pojawiać się w zestawieniach dla innych rodzajów oddziaływań, innych materiałów albo innych kombinacji/założeń. Jeśli wybierze się niewłaściwą kolumnę lub pomyli typ obciążenia, łatwo o taki błąd.
Wskazówka egzaminacyjna: zawsze najpierw zaznacz, czy rozpatrywana warstwa jest trwale wbudowana (stała), czy zależna od użytkowania (zmienna). Dopiero potem dobieraj γf z właściwego miejsca tabeli.
