KWALIFIKACJA BPO4 - CZERWIEC 2016



PYTANIE NR 1.

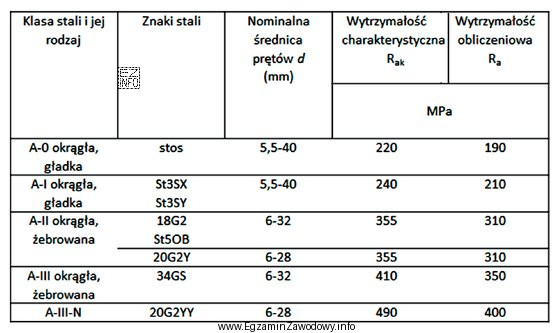

Na podstawie danych zawartych w tabeli żebrowana stal zbrojeniowa o współczynniku Ra = 310 MPa oraz średnicy 6-32 mm jest oznakowana symbolem
Ilustracja przedstawia tabelę związaną z egzaminem zawodowym dla technika pożarnictwa, kwalifikacja Z23.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W tabeli należy odszukać wiersz, w którym wytrzymałość obliczeniowa Ra wynosi 310 MPa oraz zakres średnic prętów obejmuje 6–32 mm.
Te parametry występują w klasie A‑II (okrągła, żebrowana), gdzie jako znak stali podano m.in. "St5OB", więc ten symbol jest właściwy.

Pełne wyjaśnienie:

Aby poprawnie rozwiązać zadanie, trzeba wykonać typowy odczyt tabeli technicznej, a nie zgadywać po nazwie stali. Kluczowe są dwa warunki z treści: Ra = 310 MPa oraz średnica prętów 6–32 mm.

W tabeli znajdują się kolumny m.in. dla: klasy i rodzaju stali, znaku stali, nominalnej średnicy prętów d oraz wytrzymałości Rak i Ra. Najczęstsza pułapka polega na pomyleniu kolumn: Rak (wytrzymałość charakterystyczna) i Ra (wytrzymałość obliczeniowa) są podane w tych samych jednostkach (MPa) i łatwo omyłkowo odczytać niewłaściwą wartość.

Dla Ra = 310 MPa odpowiada w tabeli klasa A‑II (okrągła, żebrowana). W tej klasie widnieje kilka znaków stali, ale trzeba jeszcze sprawdzić zakres średnic:

  • "St5OB" w tabeli występuje przy średnicach 6–32 mm i Ra = 310 MPa, więc spełnia oba warunki jednocześnie.
  • "20G2Y" ma również Ra = 310 MPa, ale w tabeli jego średnice kończą się na 6–28 mm, więc nie spełnia warunku "do 32 mm". To typowy błąd wynikający z nieuwagi na granicę zakresu.
  • "St3Sy" i "St3Sx" dotyczą klasy A‑I (stal gładka) i w tabeli mają inne Ra (niższe), więc odpadają już na etapie weryfikacji parametru wytrzymałości oraz rodzaju pręta.

W praktyce egzaminacyjnej warto stosować schemat: (1) wybierz właściwą kolumnę (Ra, nie Rak), (2) znajdź dokładną wartość, (3) potwierdź zakres średnic, (4) dopiero wtedy wskaż znak stali. Takie podejście minimalizuje pomyłki przy podobnych symbolach i podobnych wartościach w tabeli.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza parametr Ra w tabeli stali zbrojeniowej?
Ra to wytrzymałość obliczeniowa stali (wartość przyjmowana do obliczeń konstrukcyjnych), podawana w MPa. W zadaniach z tabelą trzeba czytać dokładnie kolumnę "Ra", bo obok często występuje "Rak", czyli wytrzymałość charakterystyczna.
Jaka jest różnica między Ra a Rak w stalach zbrojeniowych?
Rak to wytrzymałość charakterystyczna (wartość "bazowa" materiału), a Ra to wytrzymałość obliczeniowa używana w projektowaniu po uwzględnieniu zapasu bezpieczeństwa. W tabeli obie są w MPa, więc łatwo je pomylić, gdy czyta się zbyt szybko.
Jak odczytać z tabeli poprawny znak stali dla Ra i średnicy pręta?
Najpierw wybierz wiersz, w którym zgadza się Ra, a dopiero potem sprawdź zakres średnic d. Na końcu odczytaj z tej samej linii "znak stali". Nie wolno dobierać symbolu tylko po jednym parametrze, bo różne stale mogą mieć takie samo Ra, ale inny zakres d.
Dlaczego w zadaniu z Ra=310 MPa ważny jest zakres 6–32 mm?
Zakres średnic działa jak warunek rozstrzygający. Dwie różne stale mogą mieć to samo Ra=310 MPa, ale jedna występuje do 32 mm, a inna tylko do 28 mm. Jeśli pominiesz końcową granicę, możesz wybrać stal o niepełnym zakresie i stracić punkt.
Czy stal 20G2Y zawsze pasuje do Ra=310 MPa?
Nie "zawsze". W tabelach może mieć Ra=310 MPa, ale w tym typie zestawienia jest ograniczenie średnic (np. tylko do 28 mm). W zadaniu trzeba jednocześnie spełnić warunek Ra i warunek średnicy, więc 20G2Y odpada, gdy wymagane jest 6–32 mm.
Jak rozpoznać w tabeli stal żebrowaną, a nie gładką?
W nagłówku wiersza zwykle jest opis rodzaju pręta (np. "okrągła, gładka" albo "okrągła, żebrowana"). Dodatkowo pomaga symbol klasy (np. A‑I częściej dotyczy gładkiej, a A‑II/A‑III żebrowanej), ale na egzaminie decyduje zapis w tabeli.
Jakie błędy najczęściej pojawiają się przy takich tabelach na egzaminie?
Najczęstsze pomyłki to: (1) odczyt Rak zamiast Ra, (2) nieuwaga na zakres średnic (28 vs 32), (3) wybór symbolu o podobnym zapisie (St3Sx/St3Sy), (4) ignorowanie informacji o rodzaju pręta (gładka/żebrowana).
Gdzie w działaniach ratowniczych przydaje się wiedza o zbrojeniu i stali?
Podczas rozpoznania po pożarze lub zawaleniu wiedza o typowych parametrach zbrojenia pomaga ocenić, jak może zachować się element żelbetowy. Ułatwia też rozmowę z osobami technicznymi i analizę dokumentacji obiektu przy wyznaczaniu stref niebezpiecznych.
Czy można rozwiązać takie pytanie bez znajomości symboli stali?
Jeśli zadanie wyraźnie odwołuje się do tabeli, kluczowa jest umiejętność czytania tabeli: znalezienia Ra i zakresu d oraz odczytu znaku stali z tego samego wiersza. Znajomość symboli pomaga, ale bez tabeli nie da się pewnie rozstrzygnąć, gdy kilka stali ma podobne parametry.
Jak przygotować się do zadań z tabelami technicznymi na BPO.4?
Ćwicz szybkie skanowanie tabel: najpierw identyfikuj właściwą kolumnę, potem wiersz, a na końcu odczytuj wynik. Rób próbne zadania z parametrami w MPa i z zakresami liczbowymi (np. 6–28 vs 6–32), bo to typowe miejsca, gdzie pośpiech powoduje błędy.
info

To pytanie poprawnie rozwiązuje 54% zdających egzamin. trudne

Źródła:

  • Załączona ilustracja/tabela w zadaniu egzaminacyjnym: zestawienie klas stali zbrojeniowej, zakresów średnic oraz wartości Rak i Ra (wiersz klasy A-II z Ra=310 MPa i d=6–32 mm).

Materiały:

  • Podręczniki z materiałoznawstwa budowlanego (dział: stal zbrojeniowa i jej oznaczenia)
  • Materiały szkoleniowe z rozpoznania konstrukcji budowlanych dla służb ratowniczych
  • Zestaw ćwiczeń z odczytu tabel i zestawień technicznych (Ra/Rak, klasy stali)
