W doborze instalacji solarnej do przygotowania ciepłej wody użytkowej kluczowe jest dopasowanie powierzchni czynnej (apertury) kolektorów do wymaganego udziału pokrycia zapotrzebowania. Warunek "pokryją 60% zapotrzebowania" oznacza, że energia użyteczna dostarczona przez kolektory w przyjętym okresie obliczeniowym ma stanowić 0,60 energii potrzebnej na c.w.u.
Typowy tok rozumowania jest następujący:
- Najpierw ustala się energię potrzebną na przygotowanie c.w.u. z danych podanych w zadaniu (to może być już energia wprost, albo wartości pośrednie prowadzące do jej wyznaczenia).
- Następnie wyznacza się wymaganą energię z kolektorów: Ekol = 0,60 · Ecwu.

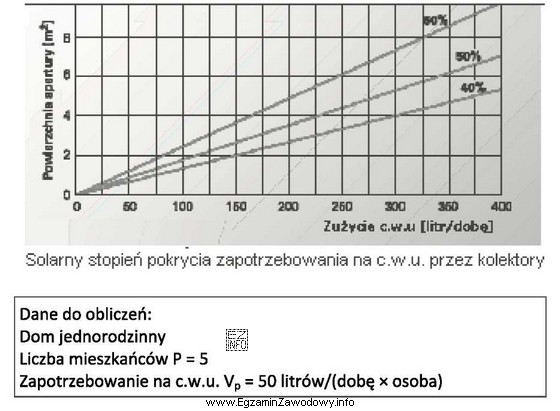

- Kolejny krok to powiązanie energii możliwej do uzyskania z powierzchnią apertury. W zależności od danych z fragmentu charakterystyki może to być:
– uzysk jednostkowy na 1 m2 apertury (wtedy powierzchnia wynika z proporcji), albo
– model oparty o promieniowanie i sprawność (wtedy energia użyteczna jest iloczynem napromienienia, sprawności i powierzchni). - Na końcu dobiera się powierzchnię z listy odpowiedzi, pamiętając o zasadach zaokrąglania projektowego (często w górę, aby nie zaniżyć pokrycia).
Odpowiedź "6 m2" jest poprawna, ponieważ jako jedyna odpowiada powierzchni apertury, dla której (przy danych z zadania) uzysk energii spełnia warunek 60% zapotrzebowania na c.w.u.
Dlaczego pozostałe odpowiedzi są błędne?
- "1 m2" i "2 m2" oznaczają zbyt małą aperturę, co skutkowałoby uzyskiem energii poniżej wymaganego udziału 60% (niedoszacowanie powierzchni lub pominięcie części strat/warunków z danych).
- "8 m2" oznacza przewymiarowanie względem wymaganego 60% (częsty błąd, gdy ktoś liczy dla większego udziału pokrycia lub myli powierzchnię apertury z inną powierzchnią kolektora).
Wskazówka egzaminacyjna: zawsze sprawdzaj, czy liczysz dla 60%, a nie dla 100%, i czy używasz właściwej definicji powierzchni (apertura vs inne pola powierzchni podawane w dokumentacji).
