W zadaniu trzeba jednocześnie spełnić dwa niezależne wymagania: włączyć sygnalizację diodą LED oraz ustawić wysoką czułość czujki PIR. Każde z tych ustawień jest realizowane inną zworką (lub ich zestawem), więc poprawna konfiguracja musi łączyć oba warunki.

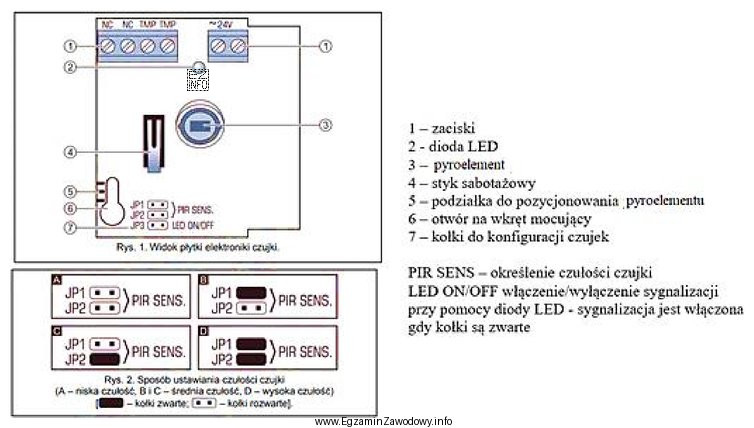

Sygnalizacja LED: opis wejścia "LED ON/OFF" wskazuje, że sygnalizacja jest aktywna wtedy, gdy kołki są zwarte. Oznacza to, że aby LED świeciła/sygnalizowała detekcję, należy zewrzeć zworkę JP3.
Wysoka czułość: ustawienie czułości opisane jako "PIR SENS" realizuje się kombinacją zworek JP1 i JP2. Dokumentacja pokazuje kilka wariantów (A–D) i legenda przypisuje im poziomy czułości. Wariant "wysoka czułość" odpowiada konfiguracji, w której obie zworki JP1 i JP2 są zwarte. To typowe rozwiązanie: zmostkowanie obu pinów/zworek wybiera najwyższy poziom wrażliwości detekcji.
Po złączeniu tych informacji otrzymujemy komplet ustawień: JP1 zwarte, JP2 zwarte (wysoka czułość) oraz JP3 zwarte (LED włączona).
Dlaczego pozostałe odpowiedzi są błędne?
- Konfiguracja z rozwarciem JP3 nie spełnia warunku włączenia LED, nawet jeśli czułość byłaby ustawiona poprawnie.
- Ustawienia, w których zwarte jest tylko JP1 lub tylko JP2, odpowiadają niższym poziomom czułości (niskiej lub średniej), więc nie realizują "wysokiej czułości".
- "Wszystko rozwarte" wyłącza zarówno wymaganą sygnalizację LED, jak i nie ustawia wysokiej czułości.
Wskazówka praktyczna: LED często włącza się na czas testów montażowych (łatwiejsza regulacja pola detekcji), a po uruchomieniu systemu bywa wyłączana, aby nie zdradzać położenia czujki.
