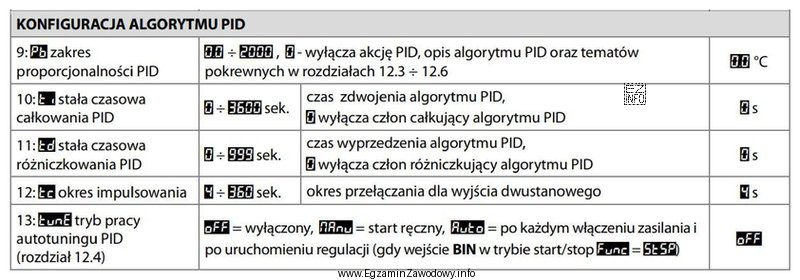

Pytanie sprawdza umiejętność interpretacji dokumentacji technicznej regulatora cyfrowego PID. W regulatorach PID spotyka się trzy podstawowe nastawy: wzmocnienie/proporcjonalność (P), czas całkowania (I) oraz czas różniczkowania (D). Dokumentacja urządzeń bardzo często prezentuje je w tabeli jako dopuszczalne zakresy nastaw.
Odpowiedź "nastawę członu I można zmieniać od 0 do 3600 sekund" jest zgodna z typową konwencją zapisu: człon całkujący opisuje się parametrem czasu całkowania (wyrażanym w sekundach), a producenci podają dla niego przedział dopuszczalnych wartości. Zakres 0–3600 s oznacza możliwość ustawienia od braku całkowania (wartość 0 w danej implementacji) do długiego czasu całkowania.
Pozostałe odpowiedzi są niepoprawne z następujących powodów:
- "nastawę członu P można zmieniać od 0 do 3600 sekund" – człon proporcjonalny jest najczęściej opisywany wzmocnieniem (bez jednostki czasu) albo współczynnikiem proporcjonalności. Podanie sekund sugeruje błędną interpretację parametru.
- "nastawę członu D można zmieniać od 0 do 360 sekund" – człon różniczkujący ma zwykle własny zakres (często krótszy czas niż dla I), ale kluczowe jest to, że odpowiedź nie wynika z podanego wniosku o zakresie 0–3600 s dla I. To typowa pułapka: podobna forma i jednostka, lecz inny człon i inny zakres.
- "nastawę członu P można zmieniać od 0 do 999 sekund" – ponownie przypisuje członowi P jednostkę czasu, a dodatkowo wprowadza inny przedział liczbowy, który nie odpowiada wskazanemu wnioskowi.
W praktyce egzaminacyjnej warto zapamiętać: jeśli w odpowiedziach pojawiają się sekundy, najczęściej dotyczą one członów I i D (czasy), natomiast P jest zwykle współczynnikiem wzmocnienia. Jednak w tym zadaniu decydujące jest odczytanie konkretnego zakresu z dokumentacji urządzenia.
