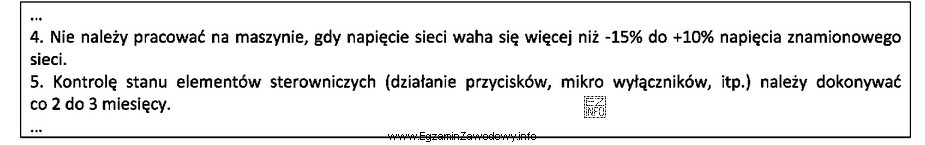

W zadaniu punktem odniesienia jest napięcie znamionowe 230 V. Dokumentacja techniczno-ruchowa (DTR) maszyny zwykle podaje, w jakim zakresie odchyłek napięcia zasilania urządzenie może pracować bezpiecznie (bez ryzyka nieprawidłowej pracy napędów, spadku momentu, przegrzewania lub błędów sterowania).
Jeżeli z przytoczonego fragmentu DTR wynika tolerancja −15% dla wartości minimalnej oraz +10% dla wartości maksymalnej, to obliczenia wykonuje się jako procent od wartości 230 V:
- Minimum: 230 V · (1 − 0,15) = 230 V · 0,85 = 195,5 V.
- Maksimum: 230 V · (1 + 0,10) = 230 V · 1,10 = 253 V.
Dlatego poprawna jest odpowiedź: Min. 195,5 V, maks. 253 V.
Dlaczego pozostałe odpowiedzi są błędne?
- Min. 185,5 V, maks. 253 V – dolna granica jest zaniżona (odchyłka większa niż −15%); takie napięcie mogłoby powodować problemy z rozruchem i spadek parametrów napędu.
- Min. 207 V, maks. 264,5 V – zakres odpowiada innym tolerancjom (np. ±10% dla minimum i +15% dla maksimum); to typowy efekt pomylenia dopuszczeń.
- Min. 215 V, maks. 240 V – podaje zbyt wąski przedział, który nie wynika z typowych tolerancji procentowych i nie odpowiada obliczeniom od 230 V.
Wskazówka egzaminacyjna: najpierw ustal, czy w danych (lub w DTR) mowa o procentach czy o wartościach bezwzględnych, a dopiero potem licz granice. Sprawdź też, czy w odpowiedziach pojawia się "charakterystyczna" wartość 253 V (230·1,10), co często wskazuje na +10%.
