KWALIFIKACJA BUD14 + BUD15 - CZERWIEC 2023



PYTANIE NR 13.
Na podstawie fragmentu instrukcji montażu stropu Teriva określ minimalną liczbę podpór, którą należy zastosować przy rozpiętości modularnej stropu wynoszącej 6,0 m.

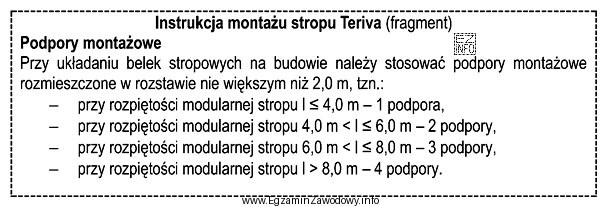

Ilustracja przedstawia fragment instrukcji montażu stropu Teriva, który dotyczy zastosowania podpór montażowych.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Dla rozpiętości modularnej l = 6,0 m należy wybrać przedział, w którym 6,0 spełnia warunek brzegowy.
W instrukcji podpory dla zakresu 4,0 m < l ≤ 6,0 m wynoszą 2. Ponieważ 6,0 ≤ 6,0 jest prawdą, minimalna liczba to 2 podpory.

Pełne wyjaśnienie:

W stropach Teriva podczas montażu stosuje się podpory montażowe (stemplowanie), aby ograniczyć ugięcia belek i zapewnić bezpieczne ułożenie elementów do czasu związania betonu. Liczba podpór nie jest dobierana "na oko", tylko wynika z instrukcji montażu i zależy od rozpiętości modularnej l.

W podanym fragmencie instrukcji rozpiętość podzielono na cztery przedziały. Kluczowe jest poprawne odczytanie znaków nierówności:

  • Znak < oznacza "mniejsze niż" (bez wartości granicznej).
  • Znak ≤ oznacza "mniejsze lub równe" (z wartością graniczną).

Dla l = 6,0 m należy sprawdzić, który warunek obejmuje wartość 6,0. Przedział 4,0 m < l ≤ 6,0 m jest spełniony, bo 6,0 jest większe od 4,0 i jednocześnie 6,0 ≤ 6,0 jest prawdą. To oznacza, że minimalna liczba podpór wynosi 2 podpory.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • Odpowiedź "1 podporę" dotyczy krótszych rozpiętości (do 4,0 m). Dla 6,0 m byłoby to zaniżenie wymagań z instrukcji.
  • Odpowiedź "3 podpory" dotyczy kolejnego przedziału, ale tylko wtedy, gdy rozpiętość jest większa niż 6,0 m (warunek 6,0 m < l ≤ 8,0 m). Przy dokładnie 6,0 m znak "<" nie jest spełniony.
  • Odpowiedź "4 podpory" odnosi się do rozpiętości większych niż 8,0 m, więc w tym przypadku jest zawyżona.

Wskazówka egzaminacyjna: przy zadaniach z tabelą/przedziałami zawsze sprawdź, gdzie jest znak "≤". To on decyduje, do którego zakresu należy wartość graniczna (np. 6,0 m).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to są podpory montażowe w stropie Teriva?
Podpory montażowe (stemple) to tymczasowe podparcie belek i pustaków stropowych podczas montażu. Ich zadaniem jest ograniczenie ugięć oraz zapewnienie stabilności układu do czasu, aż beton w nadbetonie zwiąże i konstrukcja osiągnie wymaganą nośność.
Jak odczytać liczbę podpór z tabeli dla rozpiętości modularnej l?
Należy znaleźć przedział, do którego należy wartość l, a potem odczytać przypisaną mu liczbę podpór. Najważniejsze są znaki nierówności: < nie obejmuje granicy, a ≤ obejmuje granicę przedziału.
Dlaczego dla l = 6,0 m wychodzą 2 podpory, a nie 3?
Bo granica 6,0 m należy do przedziału zapisanego z ≤ 6,0. Warunek "6,0 < l" nie jest spełniony dla l = 6,0 m. W praktyce oznacza to wybór przedziału 4,0 < l ≤ 6,0, gdzie minimalna liczba podpór wynosi 2.
Jakie znaczenie ma znak ≤ w instrukcji stropu Teriva?
Znak ≤ oznacza "mniejsze lub równe", czyli do przedziału wchodzi również wartość graniczna. Na egzaminie to częsta pułapka: przy l równym granicy trzeba wybrać zakres ze znakiem ≤, a nie ten rozpoczynający się od <.
Czy liczba podpór zależy tylko od rozpiętości stropu?
W podanym fragmencie instrukcji liczba podpór jest określona wyłącznie przez rozpiętość modularną l. W praktyce budowlanej mogą występować dodatkowe zalecenia wykonawcze (np. organizacja robót, warunki montażu), ale w zadaniu egzaminacyjnym decyduje tabela z instrukcji.
Kiedy stosuje się 1 podporę w stropie Teriva?
Jedną podporę stosuje się dla krótszych rozpiętości, gdy instrukcja przewiduje zakres l ≤ 4,0 m. To podparcie "środkowe" wynikające z tabeli. Przy większych rozpiętościach liczba podpór rośnie, aby ograniczyć ugięcia i zapewnić stateczność montażową.
Kiedy w instrukcji Teriva wypada 3 podpory montażowe?
Trzy podpory wynikają z przedziału, w którym rozpiętość jest większa niż 6,0 m, ale nie przekracza 8,0 m (zależnie od zapisu w instrukcji). Kluczowe jest, że przy dokładnie 6,0 m nie przechodzi się na 3 podpory, bo warunek "6,0 < l" nie jest wtedy spełniony.
Jakie błędy najczęściej robi się przy zadaniach z przedziałami l?
Najczęstsze pomyłki to: przeoczenie znaku ≤, "zaokrąglanie" granicy do następnego przedziału oraz czytanie tabeli bez sprawdzenia warunku brzegowego. Pomaga zasada: jeśli l jest równe granicy, wybieraj przedział, w którym granica jest dopuszczona znakiem ≤.
Jak praktycznie rozmieścić podpory przy 2 podporach na 6 m?
W praktyce przyjmuje się rozmieszczenie zgodne z instrukcją (często w 1/3 rozpiętości). Dla 6 m daje to punkty podparcia w przybliżeniu co 2 m od podpór skrajnych. Na budowie zawsze trzeba jednak stosować się do konkretnej instrukcji systemu i projektu wykonawczego.
Jak przygotować się do egzaminu z odczytu instrukcji montażu Teriva?
Ćwicz szybkie wyszukiwanie danych w tabelach: najpierw identyfikuj zmienną (tu: l), potem sprawdzaj warunki brzegowe (< vs ≤), a na końcu odczytuj wynik. Dobrą metodą jest też podstawianie liczby do nierówności i sprawdzanie, która jest prawdziwa.
info

To pytanie poprawnie rozwiązuje 61% zdających egzamin. średnie

Według specjalistów z branży: "Dla rozpiętości modularnej l = 6,0 m należy wybrać przedział, w którym 6,0 spełnia warunek brzegowy.W instrukcji podpory dla zakresu 4,0 m &lt; l ≤ 6,0 m wynoszą 2."

Źródła:

  • Instrukcja montażu stropu Teriva (fragment pokazany na ilustracji w zadaniu), sekcja: "Podpory montażowe" (przedziały l i minimalna liczba podpór).

Materiały:

  • Instrukcje montażu systemów stropowych Teriva (różne odmiany) – sekcja o podporach montażowych
  • Podręczniki/opracowania o stropach gęstożebrowych i zasadach stemplowania (materiały szkolne dla budownictwa)
  • Ćwiczenia z odczytu tabel i interpretacji przedziałów liczbowych (nierówności <, ≤) w kontekście technicznym
