KWALIFIKACJA ELM6 - CZERWIEC 2019

PYTANIE NR 29.
Na podstawie fragmentu instrukcji serwisowej wskaż prawdopodobną przyczynę nieprawidłowej pracy urządzenia, jeżeli na jego wyświetlaczu wyświetla się kod błędu FA.

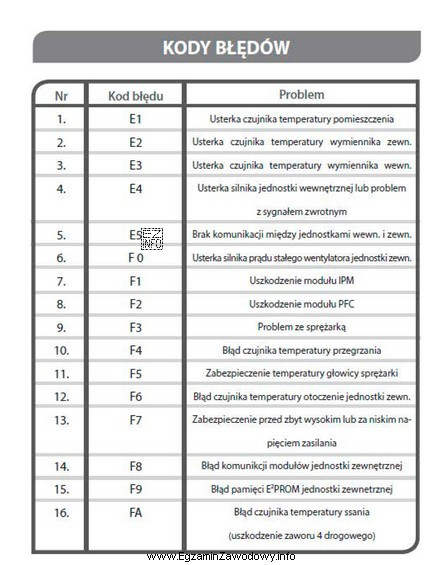

Ilustracja przedstawia tabelę zatytułowaną "KODY BŁĘDÓW", która jest częścią instrukcji serwisowej.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kod błędu FA w przytoczonej instrukcji serwisowej odnosi się do problemu z pomiarem temperatury po stronie ssania, więc najbardziej prawdopodobną przyczyną jest usterka czujnika (lub jego obwodu: przewody, złącza). Pozostałe opcje dotyczą innych obszarów: modułu mocy, sprężarki albo zasilania.

Pełne wyjaśnienie:

W diagnostyce urządzeń mechatronicznych kod błędu z wyświetlacza jest w praktyce skrótowym odwołaniem do tabeli alarmów producenta. Jeśli w danym fragmencie instrukcji serwisowej kod FA został zdefiniowany jako problem pomiaru temperatury ssania, to właściwą odpowiedzią jest "Błąd czujnika temperatury ssania." Oznacza to zwykle nie tylko sam czujnik, ale też typowe przyczyny okołoczujnikowe: przerwa w obwodzie, zwarcie, zaśniedziałe styki, luźna wtyczka lub uszkodzona wiązka.

Dlaczego pozostałe odpowiedzi nie pasują do tego rozpoznania?

  • "Uszkodzenie modułu IPM." Dotyczy modułu mocy/sterowania elementami wykonawczymi. Takie usterki zwykle mają własne, odrębne kody (związane z prądami, tranzystorami, zabezpieczeniami), a nie opis typowo czujnikowy.
  • "Problem ze sprężarką." Awaria sprężarki jest usterką elementu wykonawczego i zazwyczaj objawia się kodami związanymi z przeciążeniem, brakiem startu, nienormalnymi prądami lub ciśnieniami. Sama informacja o błędzie temperatury ssania kieruje diagnostykę najpierw do toru pomiarowego.
  • "Nieprawidłowa wartość napięcia zasilania." Błędy zasilania dotyczą parametrów wejściowych (zanik, zbyt niskie/wysokie napięcie) i zwykle są identyfikowane osobnymi alarmami. W takim przypadku działanie urządzenia jest zakłócone globalnie, a nie przez pojedynczy czujnik temperatury.

Wskazówka egzaminacyjna: w zadaniach "na podstawie instrukcji" kluczowe jest trzymanie się mapowania kod → przyczyna z podanego fragmentu. W praktyce serwisowej po odczytaniu takiego alarmu zaczyna się od czynności najmniej inwazyjnych: oględziny złączy, sprawdzenie wiązki, weryfikacja sygnału czujnika, a dopiero później rozważa się wymianę drogich modułów lub napędu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To zależy od producenta i wersji instrukcji serwisowej. W tym typie zadań kod FA należy odczytać z tabeli kodów błędów z instrukcji. Jeżeli tabela wskazuje na tor pomiaru temperatury ssania, to FA oznacza błąd czujnika lub jego okablowania.
Najczęściej nie jest to "magiczny" kod, tylko problem w obwodzie pomiarowym: przerwa w przewodzie, zwarcie, zawilgocone lub zaśniedziałe złącze, luźna wtyczka, mechaniczne uszkodzenie czujnika albo błędny montaż czujnika w niewłaściwym miejscu.
Sprężarka jest elementem wykonawczym, a błąd czujnika dotyczy pomiaru. Układ sterowania może zatrzymać pracę sprężarki prewencyjnie, gdy nie widzi poprawnej temperatury, ale pierwotna przyczyna nadal leży w czujniku, wiązce lub wejściu pomiarowym sterownika.
W praktyce zaczyna się od interpretacji kodu z tabeli błędów, a potem od prostych testów: kontrola złączy i przewodów czujnika, sprawdzenie sygnału/rezystancji czujnika. Usterki IPM częściej dają objawy związane z prądem, zabezpieczeniami lub brakiem sterowania napędem.
Może wpływać na działanie wielu układów, ale zwykle producenci mają osobne kody dla zasilania (zbyt niskie/wysokie napięcie, zanik fazy itp.). Jeżeli instrukcja mapuje FA na czujnik temperatury ssania, to diagnostykę należy zacząć od toru czujnikowego, a zasilanie traktować jako weryfikację dodatkową.
Typowo: oględziny i "test poruszeniowy" wiązki, kontrola ciągłości przewodów, sprawdzenie stanu pinów w złączu oraz pomiar parametru czujnika zgodnie z instrukcją (np. rezystancji). Ważne jest porównanie wyniku z wymaganiami producenta dla danej temperatury.
Zawsze, gdy w treści pojawia się sformułowanie "na podstawie fragmentu instrukcji". Takie zadanie sprawdza umiejętność pracy z dokumentacją techniczną. Nawet jeśli znasz znaczenie podobnego kodu z innego urządzenia, poprawna odpowiedź wynika z podanego fragmentu instrukcji.
Najczęstsze są: zgadywanie "z doświadczenia" bez czytania tabeli, założenie że kody są uniwersalne między producentami, oraz przeskakiwanie od razu do drogich elementów (sprężarka, moduł mocy) zamiast sprawdzić czujnik i okablowanie. Pomaga praca krok po kroku według procedury.
Poza samym czujnikiem: uszkodzona wiązka, utlenione styki, nieszczelne złącze narażone na wilgoć, błędne podłączenie do niewłaściwego wejścia, a także problemy z masą/ekranowaniem przewodu (zakłócenia). Dlatego w serwisie bada się cały tor sygnałowy.
Ćwicz czytanie instrukcji/DTR: wyszukiwanie kodu, rozumienie opisu, dobór "prawdopodobnej przyczyny" i pierwszych działań serwisowych. Ucz się też typowych ról elementów: czujniki → pomiar, moduły mocy → sterowanie napędem, zasilanie → usterki globalne, element wykonawczy → objawy mechaniczne/obciążeniowe.
