KWALIFIKACJA GIW13 - STYCZEŃ 2024



PYTANIE NR 3.
Na podstawie fragmentu projektu "Sposobu częściowej likwidacji i opróbowania otworu wiertniczego" określ, ile powinna wynosić wysokość korka cementowego w rurach okładzinowych 7".

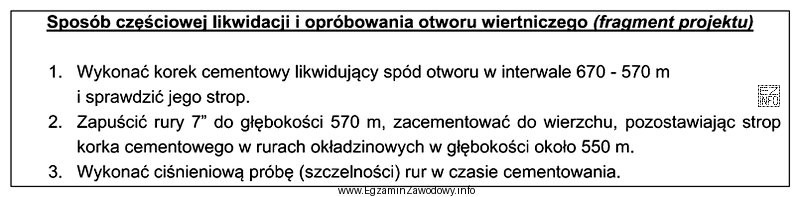

Ilustracja przedstawia fragment projektu dotyczącego sposobu częściowej likwidacji i opróbowania otworu wiertniczego.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wysokość korka cementowego w rurach 7" wyznacza się jako różnicę głębokości między jego spodem i stropem. Z projektu wynika, że rury są do 570 m (spód korka), a strop korka pozostaje na ok. 550 m. Obliczenie: 570 m − 550 m = 20 m.

Pełne wyjaśnienie:

W zadaniu trzeba odróżnić dwa różne korki cementowe opisane w projekcie oraz poprawnie zinterpretować pojęcia "strop" i "spód". Pytanie dotyczy wyłącznie korka cementowego w rurach okładzinowych 7", a nie korka likwidującego spód otworu.

Dla korka w rurach 7" projekt podaje kluczowe głębokości:

  • Spód korka w rurach znajduje się na głębokości odpowiadającej zapuszczeniu rur: 570 m.
  • Strop korka w rurach ma pozostać na głębokości około 550 m.

Wysokość korka to różnica głębokości pomiędzy spodem i stropem (przyjmując, że głębokość mierzona jest w dół od powierzchni, więc większa liczba oznacza punkt położony głębiej):

570 m − 550 m = 20 m.

Dlatego odpowiedź "20 m" jest poprawna.

Pozostałe odpowiedzi są typowymi konsekwencjami błędów interpretacyjnych:

  • "100 m" wynika z pomylenia korka w rurach z korkiem likwidującym spód otworu w interwale 670–570 m (to inny element i inny etap).
  • "70 m", "120 m" to wartości, które mogą powstać przy nieuwadze (podstawienie niewłaściwych głębokości) albo przy niepoprawnym rozumieniu, które miejsce jest stropem, a które spodem.

Na egzaminie warto stosować prostą zasadę kontrolną: wysokość korka zawsze licz jako |głębokość spodu − głębokość stropu| i upewnij się, że oba punkty dotyczą tego samego korka.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest korek cementowy w rurach okładzinowych?
Korek cementowy w rurach okładzinowych to odcinek kolumny rur wypełniony i związany zaczynem cementowym, wykonywany w celu odcięcia/zabezpieczenia fragmentu otworu. Jego położenie opisuje się przez spód i strop podane jako głębokości w metrach.
Jak obliczyć wysokość korka cementowego z podanych głębokości?
Wysokość korka to różnica głębokości między spodem i stropem: H = głębokość spodu − głębokość stropu. Ponieważ głębokość rośnie w dół, spód korka ma zwykle większą wartość liczbową niż strop.
Dlaczego w projekcie mogą być opisane dwa korki cementowe?
Przy częściowej likwidacji otworu często wykonuje się korek likwidujący spód otworu oraz oddzielny korek w rurach okładzinowych. To dwa etapy o różnych celach: pierwszy zamyka dolny interwał, drugi zabezpiecza wnętrze kolumny rur i poprawia szczelność.
Co oznacza w dokumentacji wiertniczej "strop korka"?
"Strop korka" to górna granica zacementowanego odcinka, czyli miejsce, gdzie kończy się korek od góry. W zapisie projektowym jest podawany jako głębokość (m). Do obliczeń wysokości korka strop zestawia się z głębokością spodu korka.
Co oznacza "spód rur 7\" na 570 m" w kontekście korka?
Informacja, że rury 7" są zapuszczone do 570 m, wyznacza dolny koniec odcinka w rurach, w którym wykonywany jest korek. W tym typie zapisu spód korka w rurach przyjmuje się na głębokości odpowiadającej spodu rur, a strop wynika z wymaganego pozostawienia cementu.
Czy większa liczba metrów oznacza punkt wyżej czy głębiej?
W wiertnictwie standardowo głębokość podaje się jako odległość w dół od powierzchni terenu, więc większa wartość oznacza punkt położony głębiej. To ważne, bo wysokość korka liczy się jako różnicę głębokości, a nie jako "odległość w górę" w sensie potocznym.
Jakie błędy najczęściej robi się przy takich zadaniach z korkiem cementowym?
Najczęstsze pomyłki to: (1) wzięcie wysokości korka likwidującego spód otworu zamiast korka w rurach, (2) pomylenie stropu ze spodem, (3) odczytanie niewłaściwych liczb z projektu, (4) nieuwzględnienie, że głębokość rośnie w dół.
Kiedy w praktyce wykonuje się częściową likwidację otworu wiertniczego?
Częściową likwidację wykonuje się m.in. gdy dolny odcinek otworu jest nieperspektywiczny, uszkodzony lub zbędny dla dalszych prac. Wtedy zakorkowuje się wybrany interwał i zabezpiecza kolumnę rur, aby utrzymać kontrolę nad otworem i ograniczyć ryzyko migracji płynów.
Dlaczego w projekcie pojawia się próba ciśnieniowa rur podczas cementowania?
Próba ciśnieniowa (szczelności) ma potwierdzić, że kolumna rur i połączenia są szczelne w trakcie operacji cementowania. Szczelność jest kluczowa dla jakości korka i bezpieczeństwa prac, bo nieszczelności mogą prowadzić do niekontrolowanych przepływów i problemów z wiązaniem cementu.
Jak szybko sprawdzić na egzaminie, że wynik wysokości korka ma sens?
Sprawdź dwa punkty: (1) czy używasz głębokości dotyczących tego samego korka (w rurach 7"), (2) czy spód ma większą głębokość niż strop. Wynik powinien być dodatni i zwykle znacznie mniejszy niż interwał korka likwidującego spód otworu.
info

Około 81% zdających odpowiada poprawnie na to pytanie. średnio łatwe

Specjaliści zwracają uwagę: "Wysokość korka cementowego w rurach 7" wyznacza się jako różnicę głębokości między jego spodem i stropem."
