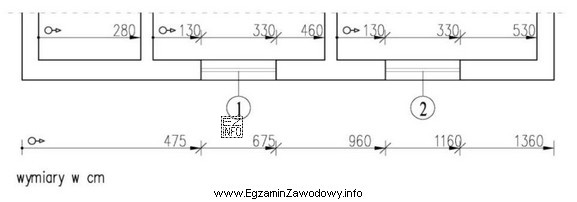

W rysunkach inwentaryzacyjnych (stan istniejący) szerokość okna najczęściej wynika bezpośrednio z wymiarowania: przy otworze okiennym znajduje się linia wymiarowa lub opis liczbowy odnoszący się do szerokości w świetle otworu (czasem do szerokości ościeża – zależnie od przyjętych zasad w dokumentacji). Jeżeli rysunek ma jednoznacznie podane liczby przy wymiarach, zawsze należy w pierwszej kolejności zaufać tym wartościom, a nie mierzyć "linijką".
W tym zadaniu trzeba wykonać trzy kroki:
- Zidentyfikować okno oznaczone cyfrą 1 (nie pomylić z sąsiednim oznaczeniem).
- Ustalić, który zapis dotyczy szerokości (w poziomie), a nie wysokości.
- Odczytać wartość w cm z właściwej linii wymiarowej/opisu.
Odpowiedź "200 cm" jest poprawna, bo odpowiada szerokości przypisanej na rysunku do okna z numerem 1. Pozostałe propozycje są typowymi dystraktorami: "130 cm" bywa wybierane, gdy zdający odczyta wymiar mniejszego elementu lub fragmentu (np. skrzydła zamiast otworu), "330 cm" może wynikać z pomylenia wymiaru całego zestawu (np. okno + fragment ściany) albo sumowania dwóch sąsiednich otworów, a "460 cm"
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy odczytana liczba ma jednoznaczne odniesienie do okna oznaczonego cyfrą 1 (strzałki/odniesienia linii wymiarowej, położenie opisu) oraz czy dotyczy szerokości, a nie innego parametru.
