KWALIFIKACJA OGR4 - PAŹDZIERNIK 2016



PYTANIE NR 27.

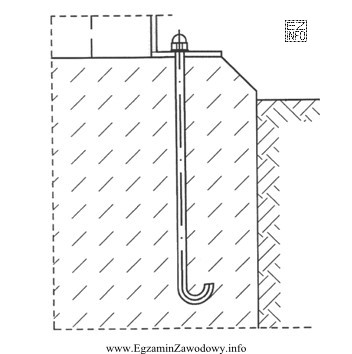

Na podstawie fragmentu rysunku wykonawczego pergoli wskaż śrubę, której użyto do mocowania słupa tej pergoli.
Ilustracja przedstawia fragment rysunku technicznego, który jest częścią egzaminu zawodowego dla technika architektury
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Śruba fundamentowa służy do trwałego zamocowania elementu konstrukcyjnego (np. słupa pergoli) do podłoża lub fundamentu, zwykle współpracując z podstawą słupa. Pozostałe opcje mają inne typowe zastosowania: zamkowa do drewna, rozporowa do mocowań w podłożu przez rozpór, rzymska do naciągu.

Pełne wyjaśnienie:

W konstrukcjach małej architektury (np. pergole) słup musi być stabilnie połączony z podłożem tak, aby przenosić obciążenia użytkowe i wiatrowe. W detalu mocowania słupa do fundamentu typowo stosuje się element przechodzący przez podstawę słupa i zakotwiony w fundamencie lub w przygotowanym gnieździe mocującym. Taką funkcję spełnia śruba fundamentowa – jej rola jest związana z połączeniem konstrukcji z fundamentem.

Dlaczego pozostałe odpowiedzi nie pasują do mocowania słupa pergoli do fundamentu:

  • "Śruba zamkowa." Jest kojarzona głównie z połączeniami drewnianymi (łeb grzybkowy z podsadzeniem), gdzie liczy się estetyka i ograniczenie obracania się śruby w drewnie. Sama nazwa nie przesądza o zakotwieniu w fundamencie; w typowym detalu fundamentowym kluczowe jest zakotwienie w betonie/podłożu.
  • "Śruba rozporowa." To rozwiązanie polegające na rozpieraniu elementu w otworze (np. w murze lub betonie). Może występować jako element mocowania różnych wsporników, ale w zadaniu chodzi o śrubę używaną do mocowania słupa pergoli w detalu wykonawczym; śruba rozporowa nie jest standardowym określeniem dla mocowania słup–fundament w dokumentacji pergoli.
  • "Śruba rzymska." To element do napinania (regulacji długości/naciągu) w odciągach, linkach i prętach. Nie służy do kotwienia słupa do fundamentu, tylko do regulacji i przenoszenia sił w układach naciągowych.

Wskazówka egzaminacyjna: na rysunku wykonawczym zwróć uwagę na to, czy element jest zakotwiony w podłożu oraz czy współpracuje z podstawą słupa. Jeśli detal pokazuje połączenie z fundamentem, właściwym tropem jest rozwiązanie "fundamentowe", a nie napinające lub typowo "drewniane".

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest śruba fundamentowa i do czego służy w pergoli?
Śruba fundamentowa to element mocujący przeznaczony do połączenia konstrukcji z fundamentem lub podłożem. W pergoli wykorzystuje się ją do stabilnego zamocowania podstawy słupa tak, aby słup nie przesuwał się i mógł bezpiecznie przenosić obciążenia (np. wiatr).
Jak rozpoznać na rysunku wykonawczym mocowanie słupa do fundamentu?
Szukaj detalu, w którym słup lub podstawa słupa łączy się z betonem/podłożem. Zwykle widać płytę podstawy, otwory montażowe i element kotwiący (śruba/pręt) wchodzący w fundament. Pomocne są też opisy i oznaczenia elementów złącznych.
Dlaczego śruba rzymska nie służy do mocowania słupa pergoli do fundamentu?
Śruba rzymska jest napinaczem: służy do regulacji naciągu w odciągach, linkach lub prętach. Jej zadaniem jest zmiana długości i naprężenia układu, a nie trwałe zakotwienie elementu w betonie. W mocowaniu słupa kluczowe jest kotwienie, nie naciąg.
Czy śruba rozporowa może być użyta do montażu elementów pergoli?
Śruby/łączniki rozporowe stosuje się do mocowania różnych elementów w podłożu (np. w betonie lub murze) przez mechanizm rozpierania. W typowym detalu mocowania słupa do fundamentu częściej spotyka się rozwiązania kotwiące "fundamentowe". Na egzaminie decyduje jednak to, co pokazuje rysunek.
Jakie są typowe błędy przy wyborze rodzaju śruby w zadaniach z rysunkiem?
Najczęstsze błędy to wybór po nazwie bez analizy detalu, pomijanie informacji o podłożu (beton vs drewno), mylenie funkcji napinania z funkcją mocowania oraz nieuwzględnianie podstawy słupa. Warto zawsze sprawdzić, gdzie element jest zakotwiony i co łączy.
Jak odróżnić śrubę zamkową od innych śrub w kontekście konstrukcji drewnianych?
Śruba zamkowa bywa kojarzona z połączeniami drewnianymi, gdzie liczy się łeb o kształcie "grzybka" i zabezpieczenie przed obracaniem w drewnie. To nie jest typowy "sygnał" połączenia z fundamentem. W zadaniach fundamentowych szukaj elementu zakotwionego w betonie.
Kiedy w pergoli stosuje się podstawę słupa zamiast bezpośredniego osadzenia w gruncie?
Podstawę słupa stosuje się, gdy słup ma być odizolowany od wilgoci gruntu, gdy wymagane jest pewne i powtarzalne wypoziomowanie, albo gdy konstrukcja ma stać na fundamencie. Takie rozwiązanie ułatwia montaż i konserwację, a także ogranicza degradację drewna.
Jakie informacje na rysunku wykonawczym pomagają wskazać właściwy łącznik?
Pomagają: opisy elementów (nazwy), zestawienia łączników, symbole materiałów (np. beton), przekroje pokazujące zakotwienie oraz wymiary otworów. Jeżeli rysunek ma odnośniki do detalu, warto przejść do powiększenia, bo tam zwykle widać typ śruby.
Czy da się odpowiedzieć poprawnie bez rysunku, tylko na podstawie treści pytania?
Da się czasem zgadywać po praktyce (słup do fundamentu kojarzy się z rozwiązaniem fundamentowym), ale na egzaminie poprawna odpowiedź powinna wynikać z fragmentu rysunku. Bez rysunku rośnie ryzyko błędu, bo różne systemy montażu mogą używać innych łączników.
Jak przygotować się do zadań o pergolach i łącznikach na OGR.4?
Ćwicz czytanie detali montażowych: połączenie słupa z podstawą, podstawy z fundamentem, oraz rozróżnianie funkcji łączników (kotwienie, skręcanie, napinanie). Dobrze działa analiza przykładowych rysunków wykonawczych i katalogów producentów z typowymi detalami.
