KWALIFIKACJA BUD14 - STYCZEŃ 2017

PYTANIE NR 9.
Na podstawie informacji podanych w tabeli określ, ile wynosi maksymalne dopuszczalne odchylenie krawędzi pionowej od linii prostej w wykonanym murze licowanym.

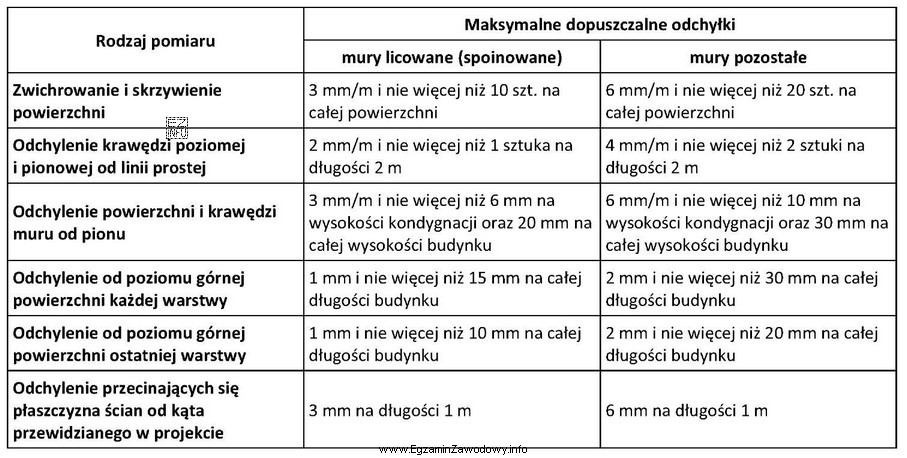

Ilustracja przedstawia tabelę związaną z kwalifikacją zawodową TECHNIK BUDOWNICTWA, kwalifikacja B33.
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Maksymalne dopuszczalne odchylenie krawędzi pionowej od linii prostej należy odczytać dokładnie z właściwego wiersza tabeli dla muru licowanego.
Poprawna wartość łączy dwie informacje: limit w mm/m oraz dodatkowy warunek liczby dopuszczalnych przekroczeń na odcinku 2 m.

Pełne wyjaśnienie:

W tego typu zadaniu kluczowe jest rozpoznanie, jaki parametr sprawdzamy oraz w jakich jednostkach i na jakim odcinku obowiązuje wymaganie. Pytanie dotyczy maksymalnego dopuszczalnego odchylenia krawędzi pionowej od linii prostej w murze licowanym, czyli takim, gdzie wygląd i równość lica mają duże znaczenie podczas odbioru.

Poprawna odpowiedź "2 mm/m i nie więcej niż 1 sztuka na długości 2 m" jest spójna, bo zawiera:

  • limit odchylenia na 1 metr (mm/m) – informuje, jak bardzo krawędź może "uciekać" od idealnej prostej w przeliczeniu na długość,
  • dodatkowe ograniczenie liczby miejsc, w których dopuszcza się przekroczenie/odchyłkę w danym odcinku kontrolnym (tu: na 2 m).

Odpowiedzi z większymi wartościami (np. 4 mm/m lub 6 mm/m) typowo odpowiadają mniej rygorystycznym wymaganiom lub innym elementom/klasom wykończenia, więc nie pasują do muru licowanego, gdzie oczekuje się mniejszej tolerancji wizualnie zauważalnych nierówności. Z kolei warianty z warunkiem "na całej powierzchni muru" wprowadzają inny sposób limitowania niezgodności (globalny), który nie jest równoważny z kryterium "na odcinku 2 m" używanym przy bieżącej kontroli prostoliniowości.

Wskazówka egzaminacyjna: zawsze czytaj odpowiedź jako zestaw wymagań, a nie pojedynczą liczbę. Jeżeli w opcji występuje jednocześnie mm/m i warunek "nie więcej niż…", to oba elementy muszą pasować do właściwego wiersza tabeli. Najczęstszy błąd to wybór prawidłowego mm/m, ale z błędnym ograniczeniem (2 m vs cała powierzchnia).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
To miara tego, jak bardzo pionowa krawędź (np. naroże lub krawędź ościeża) odbiega od idealnie prostej linii. W praktyce sprawdza się, czy krawędź nie jest "wybrzuszona" lub "załamana" na odcinku, a wynik porównuje z tolerancją z tabeli.
Zapis mm/m oznacza dopuszczalne odchylenie w milimetrach na każdy 1 metr długości kontrolowanej krawędzi. To wartości "przeliczeniowe", które pomagają ocenić odchyłkę niezależnie od długości elementu, ale zwykle towarzyszą im dodatkowe warunki (np. dla odcinka 2 m).
Odcinek 2 m jest często odcinkiem kontrolnym w odbiorach, bo odpowiada typowym narzędziom pomiarowym (np. łata) i ułatwia porównanie wyników. Warunek "na 2 m" ogranicza liczbę miejsc z przekroczeniem w krótkim fragmencie, co wpływa na ocenę estetyki muru licowanego.
Najczęściej używa się poziomicy z pionem, pionu murarskiego, łaty kontrolnej oraz w praktyce budowy także niwelatora lub lasera. Ważne jest dobranie narzędzia do długości kontrolowanego odcinka i sposobu podanego w wymaganiach (np. kontrola na 2 m).
Tak, ponieważ mur licowany jest elementem o dużym znaczeniu estetycznym. Nawet niewielkie "falowanie" krawędzi jest widoczne przy świetle bocznym. Dlatego w tabelach tolerancji często spotyka się mniejsze dopuszczalne odchyłki dla powierzchni i krawędzi, które pozostają widoczne.
Najczęściej pomija się drugi warunek (np. limit liczby dopuszczalnych miejsc na danym odcinku) i wybiera odpowiedź tylko na podstawie mm/m. Drugi częsty błąd to odczyt wartości z niewłaściwego wiersza tabeli, np. dla innego rodzaju muru niż licowany.
"Na 2 m" oznacza kryterium lokalne: ocenia się krótkie odcinki i liczbę niezgodności w tym fragmencie. "Na całej powierzchni muru" to kryterium globalne: sumuje się niezgodności na całej ścianie. To nie są równoważne warunki, więc nie można ich zamieniać.
W typowym zadaniu tego typu nie wykonuje się obliczeń matematycznych, tylko identyfikuje właściwy parametr w tabeli i przepisuje komplet wymagań. Obliczenia mogą być potrzebne dopiero wtedy, gdy pytanie podaje długość elementu i każe przeliczyć dopuszczalne odchylenie na konkretny odcinek.
Kontrola odchyłek pozwala wcześnie wykryć błędy wykonawcze i zdecydować o poprawkach przed kolejnymi etapami prac. Zmniejsza ryzyko problemów przy montażu elementów sąsiadujących (np. stolarki), poprawia estetykę i ułatwia odbiór robót. To element standardowej kontroli jakości.
Ćwicz szybkie wyszukiwanie w tabelach: najpierw ustal rodzaj elementu (np. mur licowany), potem parametr (pionowość/prostoliniowość), a na końcu sprawdź jednostkę i warunek dodatkowy (np. 2 m). Rób próbne zadania z różnymi tabelami, żeby nie mylić kryteriów lokalnych i globalnych.
info

Statystycznie 49% uczniów zna prawidłową odpowiedź. trudne

Materiały:

  • Materiały szkoleniowe z zakresu tolerancji wykonawczych i odbioru robót budowlanych
  • Instrukcje i poradniki dotyczące pomiarów pionowości i prostoliniowości ścian
  • Podręczniki do technologii robót budowlanych (dział: kontrola jakości, odbiory)
