KWALIFIKACJA BUD18 - CZERWIEC 2015



PYTANIE NR 38.

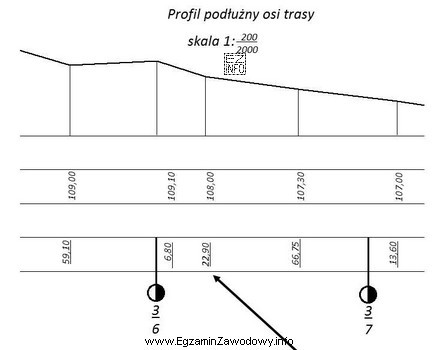

Na podstawie informacji przedstawionych na fragmencie profilu podłużnego określ, w jakiej odległości od początku trasy znajduje się wskazany strzałką punkt.
Ilustracja przedstawia profil podłużny osi trasy, co jest typowym elementem w geodezji, szczególnie w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W profilu podłużnym odległość punktu od początku trasy odczytuje się z osi kilometrażu/pikietażu. Należy znaleźć punkt wskazany strzałką i przypisać mu wartość odległości wzdłuż trasy, zwracając uwagę na część tysięcy, setek i część dziesiętną. Poprawny odczyt daje 3622,90 m.

Pełne wyjaśnienie:

Profil podłużny przedstawia przebieg trasy w funkcji odległości (kilometrażu/pikietażu) oraz wysokości. Pytanie dotyczy wyłącznie odległości od początku trasy, więc kluczowe jest poprawne korzystanie z osi opisującej kilometraż.

Aby wykonać odczyt, trzeba:

  • zlokalizować punkt wskazany strzałką na rysunku,
  • sprawdzić, w którym miejscu przecina on podziałkę kilometrażu (lub jaką ma przypisaną wartość pikietażu),
  • przepisać wartość w metrach, uwzględniając pełną część całkowitą i część dziesiętną.

Odpowiedź "3622,90 m" jest poprawna, bo odpowiada właściwemu odczytowi położenia tego punktu na osi odległości.

Pozostałe propozycje to typowe "pułapki" egzaminacyjne:

  • "6322,90 m" odzwierciedla przestawienie cyfr w części tysięcy/setek – błąd nieuwagi przy przepisywaniu.
  • "632,90 m" to pominięcie części kilometrażu (np. nieuwzględnienie tysięcy), co często wynika z odczytu tylko fragmentu skali.
  • "322,90 m" sugeruje odczyt z niewłaściwego przedziału albo obcięcie kolejnej cyfry znaczącej.

Wskazówka egzaminacyjna: po odczycie zawsze wykonaj kontrolę "rzędu wielkości" – jeśli trasa ma kilometraż liczony w tysiącach metrów, wynik rzędu kilkuset metrów zwykle oznacza błąd odczytu lub pominięcie części zapisu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest profil podłużny w geodezji?
Profil podłużny to opracowanie graficzne, które pokazuje przebieg trasy liniowej (np. drogi, rurociągu) w funkcji odległości oraz wysokości. Ułatwia analizę spadków, niwelety i lokalizacji punktów charakterystycznych, bo łączy informację o kilometrażu z rzędnymi.
Jak odczytać odległość punktu od początku trasy na profilu podłużnym?
Najpierw zlokalizuj punkt na profilu, a potem odczytaj jego położenie na osi kilometrażu/pikietażu. Kluczowe jest przepisanie pełnej wartości (część tysięcy, setek i dziesiętna) oraz upewnienie się, że odczyt dotyczy osi odległości, a nie osi wysokości.
Dlaczego na profilu podłużnym łatwo pomylić kilometraż z wysokością?
Profil podłużny ma dwie główne osie: poziomą (odległość) i pionową (wysokość). Gdy opis podziałki jest gęsty lub punkt leży blisko wielu linii, częstym błędem jest "złapanie" liczby z niewłaściwej osi. Pomaga kontrola jednostek i sprawdzenie, czy wynik ma sens w skali trasy.
Co oznacza pikietaż i czym różni się od kilometrażu?
Pikietaż to sposób oznaczania położenia punktów wzdłuż trasy, zwykle poprzez wartość odległości od początku. Kilometraż to ten sam koncept wyrażony często w kilometrach lub jako zapis narastający. W praktyce oba pojęcia dotyczą lokalizacji wzdłuż osi trasy, tylko zapis może się różnić w dokumentacji.
Jakie są najczęstsze błędy przy odczycie wartości typu 3622,90 m?
Najczęściej pojawia się przestawienie cyfr (np. 3622 vs 6322), pominięcie części kilometrażu (zostaje 632,90) albo odczyt z sąsiedniego przedziału skali. Pomaga świadome czytanie od lewej do prawej oraz szybka kontrola: czy wynik jest rzędu tysięcy metrów, jeśli trasa jest długa.
Czy na egzaminie można zaokrąglać odczytaną odległość z profilu?
Zwykle należy podać wartość tak, jak wynika z rysunku i podanych oznaczeń (często do 0,01 m lub 0,10 m – zależnie od opisu profilu). Samowolne zaokrąglanie może zmienić odpowiedź. Bezpieczna zasada: przepisuj dokładnie format z profilu i z wariantów odpowiedzi.
Kiedy w praktyce geodezyjnej korzysta się z profilu podłużnego?
Profil podłużny wykorzystuje się przy inwestycjach liniowych: drogach, kolei, sieciach uzbrojenia, kanałach. Służy do projektowania i kontroli niwelety, określania spadków, wyznaczania punktów charakterystycznych oraz przygotowania danych do tyczenia i obliczeń robót ziemnych.
Jak sprawdzić, czy odczytana odległość "ma sens" bez liczenia?
Wykonaj kontrolę rzędu wielkości: jeśli profil obejmuje kilka kilometrów, wynik kilkaset metrów może oznaczać pominięcie tysięcy. Porównaj też położenie punktu względem podpisanych wartości na osi. Taka szybka weryfikacja często wyłapuje błędy przepisywania.
Jakie elementy profilu podłużnego są najważniejsze przy odczytach egzaminacyjnych?
Najważniejsze są: oś kilometrażu/pikietażu (odległość), oznaczenia punktów (np. strzałki, opisy), siatka i podziałki oraz ewentualne tabele z wartościami. W zadaniach testowych zwykle liczy się umiejętność powiązania wskazanego punktu z właściwą skalą odległości.
Jak przygotować się do zadań z odczytu profilu podłużnego na egzamin technika geodety?
Ćwicz na różnych przykładach profili: najpierw wyszukuj kilometraż punktu, potem wysokość, a na końcu oba naraz. Trenuj też "pułapki" liczbowe: przestawianie cyfr i pomijanie tysięcy. Dobra metoda to robienie krótkiej kontroli: z której osi odczytujesz i czy wynik pasuje do zakresu profilu.
