KWALIFIKACJA ELE5 - CZERWIEC 2018



PYTANIE NR 17.
Na podstawie informacji przedstawionych na zamieszczonym na rysunku ekranie urządzenia pomiarowego oceń stan techniczny wyłącznika różnicowoprądowego 40 A/0,03 A.

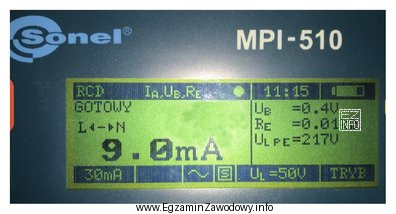

Ilustracja przedstawia ekran urządzenia pomiarowego Sonel MPI-510, używanego w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Wyłącznik różnicowoprądowy 40 A/0,03 A powinien zadziałać przy prądzie różnicowym odpowiadającym jego wartości znamionowej IΔn.
Jeżeli z ekranu miernika wynika, że zmierzony prąd zadziałania jest niewłaściwy względem 0,03 A, oznacza to niespełnienie kryterium działania i kwalifikuje aparat jako uszkodzony.

Pełne wyjaśnienie:

Wyłącznik różnicowoprądowy (RCD) o oznaczeniu 40 A/0,03 A ma dwa kluczowe parametry: prąd znamionowy 40 A (dotyczy obciążalności toru prądowego) oraz znamionowy prąd różnicowy zadziałania IΔn = 0,03 A (30 mA), który jest podstawą ochrony dodatkowej przed porażeniem.

W praktyce ocena stanu technicznego RCD podczas pomiarów polega na interpretacji wskazań miernika: miernik wymusza prąd różnicowy i rejestruje, czy aparat zadziałał oraz przy jakiej wartości prądu (i często również w jakim czasie). Jeżeli odczyt na ekranie pokazuje niewłaściwą wartość prądu zadziałania w odniesieniu do IΔn = 0,03 A, to znaczy, że aparat nie spełnia wymagań działania i nie można uznać go za sprawny.

Dlaczego pozostałe odpowiedzi nie pasują do takiej oceny:

  • "Aparat jest sprawny, właściwa wartość prądu zadziałania." – jest sprzeczna z sytuacją, w której ekran miernika wskazuje nieprawidłowy prąd zadziałania. Sprawność w tym kontekście wynika bezpośrednio ze zgodności parametru zadziałania z wartością znamionową.
  • "Aparat jest uszkodzony, zbyt duża wartość rezystancji przewodu ochronnego RE." – rezystancja przewodu ochronnego dotyczy ciągłości i jakości połączeń ochronnych i jest oceniana w innych pomiarach. Sama informacja o RE nie jest równoważna z oceną prądu zadziałania RCD.
  • "Aparat jest sprawny, miernik ustawiono w nieodpowiedni dla badanego RCD tryb." – błędny tryb mógłby powodować niewiarygodny wynik, ale wtedy nie ma podstaw, by stwierdzić sprawność aparatu. W zadaniu ocena jest oparta na odczycie z ekranu miernika, więc kluczowa jest niezgodność parametru prądu zadziałania.

Wskazówka egzaminacyjna: w pytaniach "na podstawie ekranu miernika" najpierw identyfikuj, co miernik pokazuje (IΔ, t, komunikat PASS/FAIL), a dopiero potem łącz to z parametrem znamionowym aparatu (tu: 0,03 A).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznacza zapis 40 A/0,03 A na wyłączniku różnicowoprądowym?
40 A to prąd znamionowy, czyli maksymalny prąd obciążenia toru prądowego RCD w normalnej pracy. 0,03 A (30 mA) to znamionowy prąd różnicowy zadziałania IΔn – wartość prądu upływu, przy której RCD powinien zadziałać zgodnie z wymaganiami dla danego typu aparatu.
Jak rozpoznać na mierniku, że prąd zadziałania RCD jest niewłaściwy?
Trzeba porównać odczyt prądu zadziałania (IΔ) z wartością znamionową IΔn z tabliczki RCD. Jeśli miernik pokazuje, że zadziałanie nastąpiło przy wartości niezgodnej z kryterium oceny (np. zbyt wysokiej lub w ogóle brak zadziałania), wynik kwalifikuje aparat do dalszej diagnostyki lub wymiany.
Dlaczego prąd zadziałania jest kluczowy dla oceny RCD 30 mA?
RCD 30 mA jest stosowany jako element ochrony dodatkowej. Jeśli zadziała przy zbyt dużym prądzie różnicowym albo nie zadziała, może nie zapewnić oczekiwanego poziomu bezpieczeństwa. Dlatego w pomiarach eksploatacyjnych ocenia się, czy aparat reaguje w sposób zgodny z jego parametrami znamionowymi.
Czy duża rezystancja przewodu ochronnego RE oznacza uszkodzony RCD?
Nie musi. RE dotyczy ciągłości i jakości połączenia ochronnego, a nie mechanizmu wyzwalania RCD. Wysoka rezystancja przewodu ochronnego jest poważnym problemem instalacji, ale jest diagnozowana w innym pomiarze. Ocena RCD opiera się głównie na jego zadziałaniu przy prądzie różnicowym i ewentualnie czasie zadziałania.
Jakie są najczęstsze błędy przy interpretacji testu wyłącznika różnicowoprądowego?
Najczęściej myli się parametry: prąd zadziałania (IΔ) z prądem znamionowym (In) lub z rezystancją przewodu ochronnego. Częsty jest też błąd "automatycznego" uznania aparatu za sprawny, gdy wynik wygląda "normalnie", bez sprawdzenia zgodności z wartością IΔn podaną na RCD.
Kiedy wynik z miernika może wynikać ze złego trybu pomiaru, a nie z uszkodzenia RCD?
Może się tak zdarzyć, gdy wybrano nieodpowiedni typ testu (np. nie ten prąd, polaryzację, sekwencję) lub gdy układ jest źle podłączony do pomiaru. Wtedy jednak wniosek powinien brzmieć: pomiar jest niewiarygodny i trzeba go powtórzyć, a nie że aparat na pewno jest sprawny. Na egzaminie zwykle decyduje jednoznaczny odczyt z ekranu.
Jakie parametry poza prądem zadziałania mogą pojawić się na ekranie miernika RCD?
W zależności od modelu miernika mogą pojawić się m.in. czas zadziałania, informacja PASS/FAIL, ustawiony prąd testu (np. wielokrotność IΔn), rodzaj prądu testowego (AC/A), a także dane pomocnicze pomiaru. Najważniejsze jest odczytanie, który parametr jest oceniany w pytaniu.
Dlaczego RCD może "nie przejść" testu mimo że przycisk TEST działa?
Przycisk TEST sprawdza podstawową funkcję wyzwalania w warunkach uproszczonych (wewnętrzny obwód testowy), ale nie zastępuje pomiaru prądu i czasu zadziałania miernikiem. Aparat może zadziałać po naciśnięciu TEST, a jednocześnie mieć nieprawidłowy prąd zadziałania w pomiarze, co dyskwalifikuje go eksploatacyjnie.
Czy RCD 40 A/0,03 A zawsze jest dobierany do ochrony przed porażeniem?
Parametr 0,03 A wskazuje typowo na zastosowanie w ochronie dodatkowej, ale dobór RCD zależy od projektu instalacji (układ sieci, obwody, selektywność, rodzaj odbiorników). Prąd 40 A dotyczy obciążalności i musi być dopasowany do spodziewanego obciążenia oraz zabezpieczeń nadprądowych współpracujących z RCD.
Jak przygotować się do zadań egzaminacyjnych z oceny RCD na podstawie ekranu miernika?
Ćwicz rozpoznawanie, co jest mierzone: IΔ, czas zadziałania, komunikaty oceny. Zawsze porównuj odczyt z wartością znamionową z tabliczki RCD (tu: 0,03 A). W zadaniach typu "oceń stan techniczny" trenuj też odróżnianie problemów RCD od problemów instalacji (np. RE i ciągłość PE).
info

Około 32% zdających odpowiada poprawnie na to pytanie. bardzo trudne

Materiały:

  • Instrukcje obsługi mierników do testów RCD (zakresy pomiaru, tryby, interpretacja wyników)
  • Podręczniki do eksploatacji instalacji elektrycznych w zakresie ochrony przeciwporażeniowej
  • Materiały dydaktyczne dotyczące pomiarów ochronnych i diagnostyki RCD
