W tym typie zadania kluczowa jest umiejętność pracy z dokumentacją producenta, a nie wykonywanie obliczeń. Prefabrykowana ściana ma dwa wymiary nominalne: szerokość 4,0 m oraz wysokość 2,5 m. Dla każdego z tych wymiarów producent podaje dopuszczalne odchyłki wykonania, czyli tolerancje, zwykle w postaci zapisu ± … mm.
Poprawne postępowanie polega na:

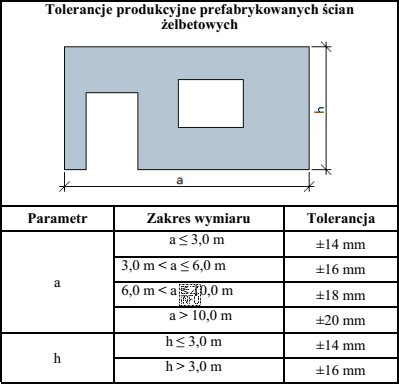

- odszukaniu w karcie katalogowej tabeli tolerancji wymiarów (często jest to tabela zależna od długości/wysokości elementu),
- odczytaniu tolerancji osobno dla wymiaru 4,0 m oraz osobno dla 2,5 m,
- zapisaniu wyniku w formie: wymiar nominalny + tolerancja w milimetrach.
Odpowiedź "4,0 m ±16 mm; 2,5 m ±14 mm" jest poprawna, ponieważ przypisuje różne tolerancje do dwóch różnych wymiarów, zgodnie z odczytem z tabeli producenta.
Pozostałe propozycje są błędne typowymi mechanizmami pomyłek:
- Zamiana tolerancji między wymiarami (przestawienie ±14 mm i ±16 mm) – wynika z podobieństwa zapisów i nieuwagi przy czytaniu wierszy/kolumn tabeli.
- Przypisanie tej samej tolerancji do obu wymiarów (np. oba ±14 mm albo oba ±16 mm) – to skrót myślowy, który ignoruje fakt, że tolerancja może zależeć od długości/wysokości elementu.
W praktyce montażu ma to znaczenie przy odbiorze elementów oraz przy dopasowaniu połączeń i uszczelnień: tolerancja wpływa na to, czy element mieści się w przewidzianych luzach montażowych i czy nie spowoduje kolizji z innymi prefabrykatami.
