KWALIFIKACJA MEC5 - CZERWIEC 2020



PYTANIE NR 32.

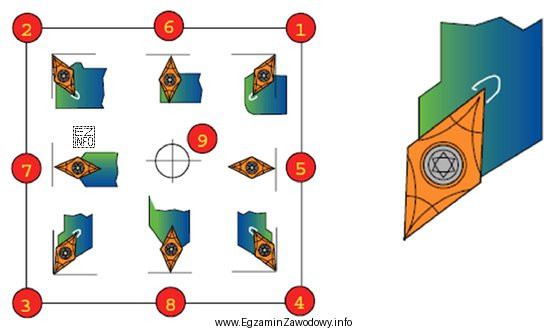

Na podstawie kwadrantów pracy narzędzi określ numer kwadrantu dla noża przedstawionego na rysunku.
Ilustracja przedstawia schematyczny rysunek związany z narzędziami skrawającymi, najprawdopodobniej w kontekście
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Kwadrant wyznacza się po kierunku wierzchołka płytki skrawającej, a nie po ułożeniu trzonka.
Na rysunku powiększony nóż ma wierzchołek skierowany w lewy dolny róg (kierunek "lewo-dół"), co w diagramie kwadrantów odpowiada numerowi 3.

Pełne wyjaśnienie:

W systemie 9‑kwadrantowym (1–9) kwadrant opisuje orientację wierzchołka ostrza względem układu osi tokarki (X/Z). W praktyce jest to kod używany przy opisie narzędzia w tabeli korekcji, aby sterowanie mogło prawidłowo przeliczać położenie punktu skrawającego.

W tym zadaniu kluczowe jest porównanie powiększonego rysunku noża z diagramem położeń. Na powiększeniu wierzchołek płytki jest zwrócony w lewy dolny narożnik (intuicyjnie: "południowy‑zachód" na schemacie). Taka orientacja jest przypisana do kwadrantu 3, więc odpowiedź "Kwadrant 3." jest zgodna z przedstawioną konwencją.

Dlaczego pozostałe propozycje są błędne?

  • "Kwadrant 1." dotyczy sytuacji odwrotnej (wierzchołek w prawy górny narożnik). Typowy błąd to odwrócenie kierunków lub przyjęcie lustrzanego odniesienia.
  • "Kwadrant 5." jest pozycją pośrednią między kwadrantami narożnymi; nie odpowiada ustawieniu wyraźnie narożnemu "lewo‑dół", widocznemu na powiększeniu noża.
  • "Kwadrant 7." również jest pozycją pośrednią i wynika często z heurystyki podobieństwa (dopasowanie "na oko" bez sprawdzenia narożnika wskazywanego przez wierzchołek).

Wskazówka egzaminacyjna: zawsze patrz na wierzchołek płytki (punkt skrawający). Trzonek może być skierowany inaczej i łatwo wprowadza w błąd, jeśli traktuje się go jako wyznacznik kwadrantu.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co oznaczają kwadranty pracy narzędzia na tokarce CNC?
Kwadranty pracy narzędzia to sposób kodowania orientacji wierzchołka ostrza (płytki skrawającej) względem osi tokarki. Sterowanie wykorzystuje tę informację w tabeli narzędzi do poprawnego wyznaczania rzeczywistej pozycji punktu skrawającego podczas obróbki.
Jak rozpoznać kwadrant noża z rysunku lub schematu 1–9?
Najpierw znajdź wierzchołek płytki (punkt skrawający), a potem porównaj jego kierunek z diagramem kwadrantów. To wierzchołek ma "wskazywać" odpowiedni narożnik lub kierunek pośredni. Nie sugeruj się samym trzonkiem, bo bywa ustawiony inaczej.
Dlaczego nie wolno wyznaczać kwadrantu po kierunku trzonka noża?
Trzonek jest elementem mocującym i jego ułożenie nie musi odpowiadać położeniu punktu skrawającego. Kwadrant definiuje pozycję wierzchołka płytki, bo to on decyduje o tym, gdzie faktycznie odbywa się skrawanie i jak sterowanie ma liczyć korekcje położenia.
Co się stanie, gdy wpiszę zły kwadrant narzędzia w tabeli korekcji?
Skutkiem mogą być błędy wymiaru i położenia powierzchni, bo sterowanie przyjmie niewłaściwy punkt odniesienia wierzchołka. W praktyce detal może wyjść za duży/za mały, mogą powstać uskoki, a przy niektórych ruchach istnieje też ryzyko kolizji, bo tor narzędzia będzie obliczony błędnie.
Jakie są typowe kierunki dla kwadrantów narożnych 1–4?
Kwadranty narożne odpowiadają ustawieniom "w rogu" schematu: prawy‑górny, lewy‑górny, lewy‑dolny i prawy‑dolny (zależnie od przyjętego układu osi na diagramie). Na egzaminie kluczowe jest dopasowanie wierzchołka płytki do symbolu w danym narożniku.
Czym różnią się kwadranty pośrednie 5–8 od narożnych 1–4?
Pośrednie 5–8 oznaczają orientacje "pomiędzy" narożnikami, czyli takie, w których wierzchołek nie wskazuje idealnie rogu, tylko kierunek pośredni. Na schemacie są zwykle rozmieszczone na bokach między narożnymi. W zadaniach łatwo je pomylić, gdy ocenia się kierunek niedokładnie.
Czy kwadrant 9 ma specjalne znaczenie w systemie 1–9?
Tak. Na wielu schematach 9 bywa oznaczany jako pozycja centralna/neutralna w odniesieniu do środka układu. Nie jest to typowy "kierunek narożny", tylko punkt odniesienia w środku diagramu. W praktyce zależy to od konwencji danego schematu używanego w materiałach dydaktycznych lub sterowaniu.
Jak na egzaminie szybko sprawdzić, gdzie jest wierzchołek płytki skrawającej?
Szukaj ostrego naroża płytki, które jako pierwsze "dotykałoby" materiału podczas skrawania. Na rysunkach jest to zwykle najbardziej wysunięty punkt rombu/triangla płytki. Gdy go znajdziesz, porównuj tylko ten punkt z diagramem kwadrantów, a nie całe narzędzie.
Kiedy w praktyce mechanik-mon­ter spotyka się z kwadrantami noży CNC?
Najczęściej podczas uruchamiania tokarki CNC, wymiany oprawki/noża, ustawiania narzędzi w magazynie oraz wpisywania danych do tabeli narzędzi (korekcje, geometria, orientacja). Poprawny kwadrant pomaga sterowaniu obliczać przesunięcia i minimalizuje ryzyko błędów po przezbrojeniu.
Jakie błędy są najczęstsze w zadaniach o kwadrantach narzędzi?
Najczęstsze pomyłki to: wybór kwadrantu na podstawie kierunku trzonka, odwrócenie lewo/prawo przez inne wyobrażenie osi X/Z oraz mylenie pozycji pośrednich z narożnymi. Pomaga zasada: najpierw wierzchołek płytki, potem dopasowanie do symbolu na diagramie.
info

Około 40% zdających odpowiada poprawnie na to pytanie. trudne

Materiały:

  • Podręcznik szkolny z podstaw programowania tokarek CNC (układ osi, narzędzia, korekcje)
  • Instrukcja/operator manual do sterowania CNC używanego w pracowni (sekcja: tabela narzędzi i orientacja/kwadrant)
  • Materiały dydaktyczne z zajęć: rysunki kwadrantów noży tokarskich i przykłady doboru orientacji
