Głębokość przemarzania gruntu Hz to maksymalna głębokość, do której grunt może zamarzać w danym regionie. Przy projektowaniu i montażu kolektora gruntowego (płaskiego wymiennika ciepła dla pompy ciepła) układa się go poniżej Hz, aby ograniczyć wpływ zamarzania gruntu, wysadzin mrozowych oraz sezonowych spadków temperatury.
W zadaniu trzeba wykonać dwa kroki:

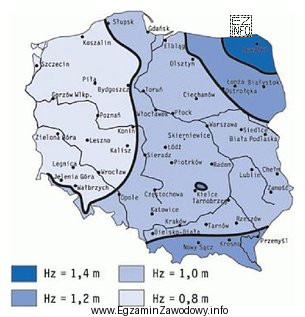

- Odczyt z mapy: Katowice znajdują się w strefie centralnej o wartości Hz = 1,0 m (wynika to z koloru tła przy nazwie miasta i legendy).
- Doliczenie marginesu: warunek mówi o ułożeniu kolektora "co najmniej 30 cm poniżej" głębokości przemarzania. 30 cm to 0,3 m, więc minimalna głębokość ułożenia wynosi 1,0 m + 0,3 m = 1,3 m.
Następnie porównuje się wynik z odpowiedziami. Wartość 1,4 m spełnia warunek, bo jest większa lub równa 1,3 m. Odpowiedzi 1,0 m i 1,2 m są zbyt płytkie (nie zapewniają wymaganego zapasu 30 cm). Odpowiedź 0,8 m jest jeszcze płytsza i odpowiada raczej samej wartości Hz w innej strefie, a nie minimalnej głębokości ułożenia dla Katowic.
Wskazówka egzaminacyjna: w tego typu zadaniach najpierw znajdź Hz z legendy, a dopiero potem dodaj wymagany zapas (np. 0,2–0,4 m). Najczęstszy błąd to zaznaczenie samego Hz jako odpowiedzi bez uwzględnienia marginesu.
