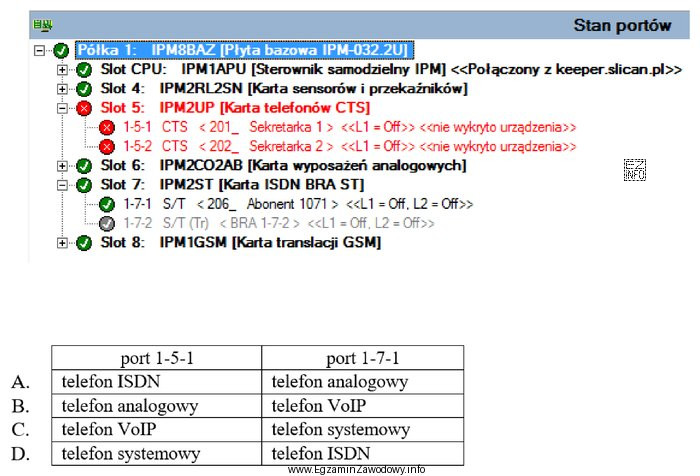

W tego typu zadaniach kluczowe jest powiązanie portu z typem karty portowej widocznym w monitoringu/diagnostyce centrali PBX. Każda karta liniowa jest zaprojektowana do obsługi konkretnego standardu terminali, więc poprawne dopasowanie aparatu do portu wynika bezpośrednio z rodzaju karty.
Dla portu 1-5-1 monitoring wskazuje kartę CTS (karta telefonów CTS). Taka karta jest przeznaczona do telefonów systemowych, czyli aparatów pracujących w protokole własnościowym producenta centrali. Cechą praktyczną jest to, że telefony systemowe oferują funkcje zależne od centrali (np. programowalne klawisze, sygnalizacje, obsługę usług), ale wymagają portu/karty zgodnej z danym systemem.
Dla portu 1-7-1 monitoring wskazuje kartę ISDN BRA ST, czyli interfejs ISDN BRI S/T. Oznacza to, że do tego portu należy podłączyć telefon ISDN (lub inne urządzenie końcowe ISDN zgodne z interfejsem S/T). Tylko taki terminal będzie poprawnie negocjował warstwę fizyczną i sygnalizację przewidzianą dla ISDN.
Dlaczego pozostałe typy aparatów są błędne w tym przypisaniu?
- Telefon analogowy wymaga karty analogowej (FXS) – podłączenie do portu CTS lub ISDN nie zapewni kompatybilności elektrycznej i protokołowej.
- Telefon VoIP/IP działa w sieci pakietowej (Ethernet/IP) i wymaga portu sieciowego lub karty/rozwiązania IP w centrali, a nie portu CTS ani S/T ISDN.
- Zamiana telefon systemowy ↔ ISDN to częsty błąd, bo oba rozwiązania bywają nazywane "cyfrowymi". Różnią się jednak standardem/protokołem: systemowy jest własnościowy, a ISDN jest zdefiniowany standardem.
W praktyce montera/serwisanta poprawne dopasowanie oszczędza czas podczas uruchomienia stanowisk i zapobiega sytuacjom, w których aparat "nie wstaje", nie rejestruje się lub nie zestawia połączeń z powodu niezgodności typu portu.
