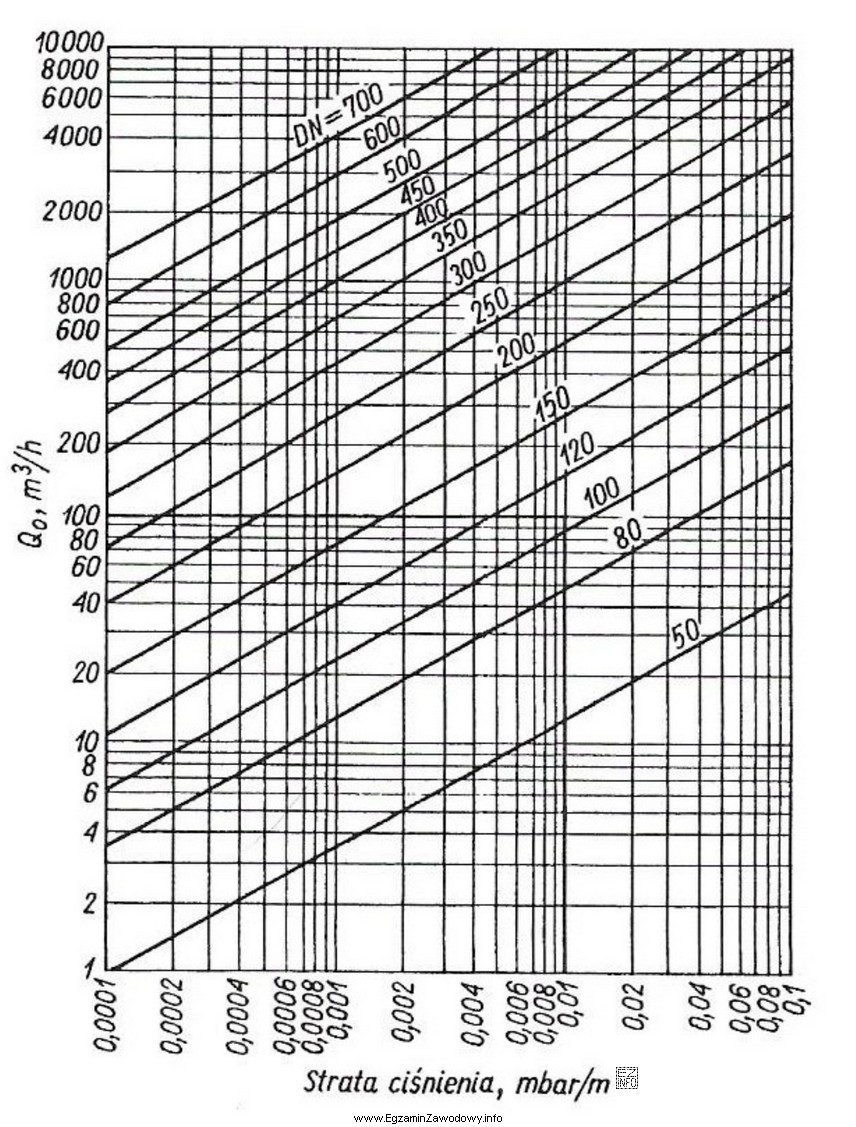

W tym typie zadania kluczowa jest umiejętność pracy z nomogramem, czyli wykresem/diagramem umożliwiającym szybkie wyznaczenie parametru (tu: jednostkowego spadku ciśnienia) bez wykonywania pełnych obliczeń z równań przepływu.
Aby poprawnie rozwiązać zadanie, należy:
- zidentyfikować na nomogramie rodzinę krzywych lub skalę odpowiadającą średnicy DN 150;
- na osi przepływu znaleźć wartość 200 m3/h;
- odczytać wartość spadku ciśnienia w jednostkach mbar/m w punkcie odpowiadającym tym danym (czasem trzeba wykonać interpolację między liniami siatki).
Poprawna odpowiedź "0,006 mbar/m" oznacza, że na każdym 1 metrze rurociągu spadek ciśnienia wynosi 0,006 mbar. To wielkość jednostkowa (na metr), a nie spadek na całej instalacji. Gdyby potrzebny był spadek na odcinku o długości L, w typowym ujęciu mnoży się wartość jednostkową przez L (z zachowaniem założeń, dla których sporządzono nomogram).
Dlaczego pozostałe odpowiedzi są błędne?
- "0,004 mbar/m" jest zbyt małe — zwykle odpowiadałoby mniejszemu przepływowi lub większej średnicy (albo innym korzystniejszym warunkom przyjętym w nomogramie).
- "0,008 mbar/m" jest zbyt duże — mogłoby wynikać z odczytu dla nieco mniejszej średnicy, większego przepływu albo błędnego trafienia w sąsiednią krzywą.
- "0,010 mbar/m" jest jeszcze większe i często pojawia się przy typowych pomyłkach: odczyt z niewłaściwej skali, pominięcie interpolacji lub mylenie jednostek/zakresów na diagramie.
Wskazówka egzaminacyjna: przed zaznaczeniem odpowiedzi sprawdź, czy odczytujesz wartość dokładnie w mbar/m, oraz czy na pewno pracujesz na krzywej dla DN 150, a nie dla średnicy sąsiedniej (np. DN 125 lub DN 160). Małe różnice w odczycie mogą dawać jedną z wartości dystraktorów.
