W tym zadaniu trzeba rozdzielić dwie funkcje: ustalenie (bazowanie, czyli nadanie przedmiotowi jednoznacznego położenia) oraz zamocowanie (unieruchomienie siłą docisku).

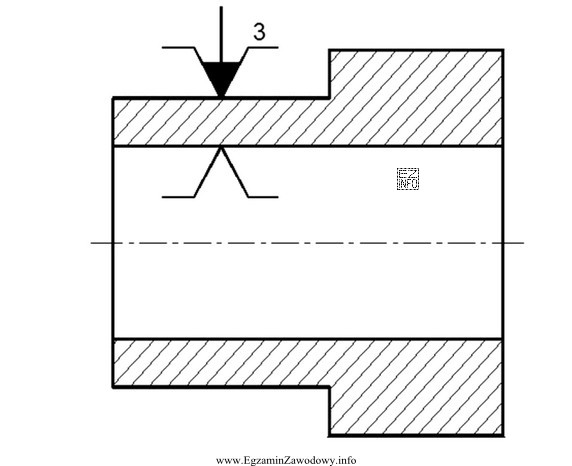

Na rysunku widoczne są dwa kluczowe oznaczenia technologiczne:
- Wypełniony trójkąt ze strzałką – oznacza punkt zamocowania i kierunek działania siły docisku. Obok znajduje się cyfra 3, która informuje o liczbie szczęk, czyli o zastosowaniu uchwytu trójszczękowego. To typowe mocowanie detali obrotowych, gdzie szczęki równomiernie rozkładają siłę docisku na obwodzie.
- Znak w kształcie odwróconej litery V (daszek) na powierzchni otworu – oznacza ustalenie na trzpieniu cylindrycznym. Oznacza to, że detal ma być pozycjonowany przez współpracę otworu z trzpieniem (w praktyce: trzpień stały/ustalający), co zapewnia dobre osiowanie elementu.
Dlatego poprawne jest rozwiązanie: "W mechanicznym uchwycie trój szczękowym z trzpieniem stałym." Uchwyt trójszczękowy realizuje docisk, a trzpień przechodzący przez otwór zapewnia ustalenie osiowe/współosiowość.
Pozostałe odpowiedzi są nieprawidłowe z typowych powodów:
- Opcja z zabierakiem samozaciskającym miesza pojęcia: zabierak służy głównie do przenoszenia momentu (zwłaszcza przy toczeniu między kłami), a nie wynika z pokazanego symbolu docisku trójszczękowego.
- Opcja z hydraulicznym uchwytem wymagałaby oznaczeń właściwych dla docisku hydraulicznego; dodatkowo na rysunku wskazano ustalenie na trzpieniu, a nie typowy układ "między kłami".
- Opcja z kłem stałym jest sprzeczna z oznaczeniem w otworze: kieł współpracuje z nakiełkiem stożkowym na czole, natomiast tu wskazano bazowanie w otworze na trzpieniu cylindrycznym.
Wskazówka egzaminacyjna: zawsze szukaj najpierw informacji o liczbie szczęk (cyfra przy symbolu) i rozpoznaj, czy bazą jest otwór (trzpień), czy nakiełek (kieł).
