W geometrii gwintów rozróżnia się kilka średnic, które łatwo pomylić:
- średnica zewnętrzna (największa średnica gwintu zewnętrznego),
- średnica wewnętrzna (najmniejsza średnica, związana z dnem bruzd),
- średnica podziałowa (umowna średnica, na której szerokości zwojów i rowków są równe).

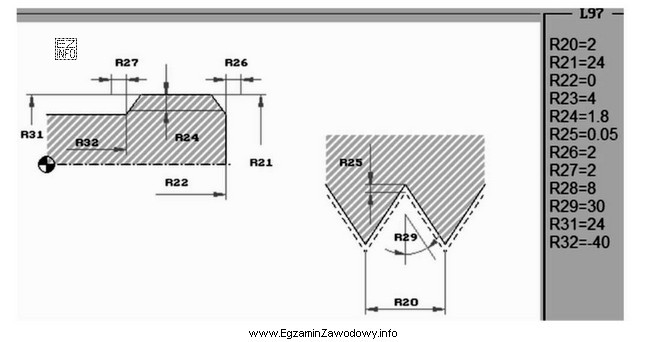

W praktyce warsztatowej i w typowych oznaczeniach gwintu metrycznego wartość "M<liczba>" jest powiązana ze średnicą nominalną, która dla gwintu zewnętrznego odpowiada średnicy zewnętrznej (czyli największej). Dlatego, gdy w danych technologicznych/cyklu wskazana jest średnica odpowiadająca wymiarowi nominalnemu gwintu, właśnie ją należy wskazać jako średnicę zewnętrzną.
Odpowiedź "24 mm" jest zgodna z tym rozumowaniem: jest to wartość wskazywana w danych zadania jako średnica zewnętrzna/nominalna gwintu.
Pozostałe propozycje są typowymi "pułapkami":
- "8 mm" może kojarzyć się z posuwem, głębokością, skokiem albo średnicą narzędzia/otworu w innych operacjach, ale nie pasuje do roli średnicy zewnętrznej w tym zestawie danych.
- "30 mm" bywa wybierane przez uczniów na zasadzie "większe = zewnętrzne", jednak bez potwierdzenia w parametrach cyklu jest to zgadywanie; w tym zadaniu nie jest to średnica zewnętrzna.
- "40 mm" jest kolejną wartością "na oko" dużą, ale nie wynika z odczytu parametrów opisujących gwint; często takie liczby dotyczą innych wymiarów detalu lub średnic bazowych.
Wskazówka egzaminacyjna: zawsze najpierw ustal, czy dane opisują gwint zewnętrzny czy wewnętrzny oraz który parametr odpowiada średnicy, a dopiero potem wybieraj liczbę. To ogranicza błędy wynikające z samej intuicji.
