KWALIFIKACJA MEC5 - STYCZEŃ 2016



PYTANIE NR 8.
Na podstawie podanego przykładu oznaczeń określ, ile wynosi promień naroża płytki wieloostrzowej o symbolu TPUN 160316.

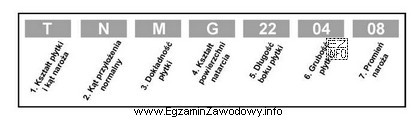

Ilustracja przedstawia tabelę z oznaczeniami dotyczącymi płytek wieloostrzowych, które są używane w kontekście kwalifikacji
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W oznaczeniu płytki TPUN 160316 końcowe dwie cyfry "16" opisują promień naroża. Zapis ten odpowiada wartości 1,6 mm (promień zaokrąglenia wierzchołka). Pozostałe propozycje wynikają zwykle z błędnego przesunięcia przecinka lub pomylenia tej informacji z innym członem kodu.

Pełne wyjaśnienie:

W symbolach płytek wieloostrzowych część oznaczenia liczbowego przekazuje konkretne cechy geometryczne płytki. W praktyce dydaktycznej i w wielu opisach katalogowych końcowe dwie cyfry w takim zapisie jak "…16" odnoszą się do promienia naroża, czyli zaokrąglenia wierzchołka ostrza.

Dla TPUN 160316 końcówka "16" oznacza promień naroża 1,6 mm. Taki promień ma znaczenie praktyczne: większy promień zwykle wzmacnia krawędź i może poprawiać trwałość, ale też może zwiększać siły skrawania i wymagać sztywniejszego układu OUPN.

  • Odpowiedź "1,4 mm" jest typową pomyłką "na oko" (wybranie wartości zbliżonej), bez zastosowania reguły odczytu końcówki kodu.
  • Odpowiedź "0,8 mm" odpowiadałaby końcówce "08" i często pojawia się, gdy ktoś myli popularne, mniejsze promienie z tym, co wynika z podanego symbolu.
  • Odpowiedź "2,6 mm" sugerowałaby końcówkę "26". To błąd polegający na przypisaniu promieniowi innej liczby niż ta, która faktycznie opisuje naroże w podanym oznaczeniu.

Wskazówka egzaminacyjna: przy odczytywaniu symbolu najpierw zidentyfikuj, która część kodu dotyczy geometrii (tu: końcówka), a dopiero potem dopasuj wartość w milimetrach. To ogranicza ryzyko pomylenia promienia z innymi parametrami płytki.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Co to jest promień naroża płytki wieloostrzowej?
Promień naroża to zaokrąglenie wierzchołka ostrza płytki (promień łuku w narożu). Wpływa na wytrzymałość krawędzi, siły skrawania i jakość powierzchni. Zbyt mały promień bywa delikatny, a zbyt duży może powodować większe opory i drgania.
Jak odczytać promień naroża z symbolu TPUN 160316?
W tego typu oznaczeniach promień naroża jest zwykle zakodowany w końcówce zapisu liczbowego. Dla "…16" przyjmuje się promień 1,6 mm. Na egzaminie warto szukać właśnie tej końcowej informacji, a nie sugerować się wcześniejszymi cyframi.
Dlaczego promień naroża jest ważny przy toczeniu?
Promień naroża wpływa na stabilność skrawania i trwałość krawędzi. Większy promień zazwyczaj wzmacnia naroże i może dać lepszą powierzchnię, ale zwiększa siły skrawania. Mniejszy promień zmniejsza opory, lecz bywa bardziej podatny na wykruszenia.
Jakie błędy są najczęstsze przy czytaniu oznaczeń płytek?
Najczęściej myli się cyfry opisujące różne parametry (wymiary, grubość, promień), przesuwa się przecinek (np. 16 → 0,16) albo zgaduje "najbliższą" wartość z odpowiedzi. Pomaga nawyk: zawsze identyfikuj, która część kodu dotyczy promienia naroża.
Czy promień naroża 1,6 mm jest duży czy mały?
To raczej średnio-duży promień w porównaniu z typowymi wartościami spotykanymi w praktyce. Może być korzystny przy stabilnym mocowaniu i gdy liczy się wytrzymałość krawędzi. W delikatnych warunkach (mała sztywność) czasem dobiera się mniejsze promienie.
Kiedy stosuje się większy promień naroża na płytce?
Większy promień stosuje się, gdy potrzebna jest mocniejsza krawędź, większa trwałość i dobra jakość powierzchni, a układ maszyna–uchwyt–przedmiot jest sztywny. W praktyce bywa to obróbka zgrubna lub półwykańczająca przy stabilnych warunkach.
Kiedy lepiej wybrać mniejszy promień naroża płytki?
Mniejszy promień bywa korzystny przy cienkościennych detalach, mniejszej mocy lub sztywności, małych posuwach i gdy trzeba ograniczyć siły skrawania. Może też ułatwiać obróbkę detali o małych przejściach i promieniach, ale wymaga ostrożności przed wykruszeniem.
Czy oznaczenia płytek zawsze są identyczne u wszystkich producentów?
Podstawowy system oznaczeń jest w dużej mierze ujednolicony, ale w praktyce mogą pojawiać się różnice w zapisach dodatkowych lub w materiałach katalogowych. Dlatego w nauce egzaminacyjnej opieraj się na regułach podanych w materiałach dydaktycznych/kluczu oraz na typowym schemacie odczytu.
Jak promień naroża wpływa na chropowatość powierzchni?
Przy poprawnie dobranych parametrach większy promień może sprzyjać uzyskaniu gładszej powierzchni, bo "łagodniej" kształtuje ślad po ostrzu. Jednocześnie przy drganiach lub zbyt dużych siłach efekt może się pogorszyć. Zawsze łącz dobór promienia z posuwem i sztywnością układu.
Jak przygotować się do zadań z oznaczeń narzędzi na egzaminie MEC.3?
Najskuteczniej działa nauka na przykładach: weź kilka symboli płytek i dla każdego wskaż, gdzie jest informacja o geometrii (w tym promieniu), a potem sprawdź w tabeli/katalogu. Zrób też listę typowych pułapek: przecinek, mylenie członów kodu i zgadywanie "podobnych" liczb.
info

Około 48% zdających odpowiada poprawnie na to pytanie. trudne

W praktyce zawodowej kluczowe jest to, że w oznaczeniu płytki TPUN 160316 końcowe dwie cyfry "16" opisują promień naroża.

Źródła:

  • ISO 1832 (Indexable inserts for cutting tools — Designation) – norma dotycząca oznaczania płytek skrawających; wymagany dostęp do aktualnego wydania w celu pełnej weryfikacji szczegółów kodu.

Materiały:

  • Katalogi producentów narzędzi skrawających (dział: oznaczenia i geometria płytek)
  • Materiały dydaktyczne z obróbki skrawaniem (płytki wieloostrzowe, geometria ostrza)
  • Dokumenty normalizacyjne dotyczące klasyfikacji i oznaczania płytek skrawających (jeśli dostępne w pracowni)
