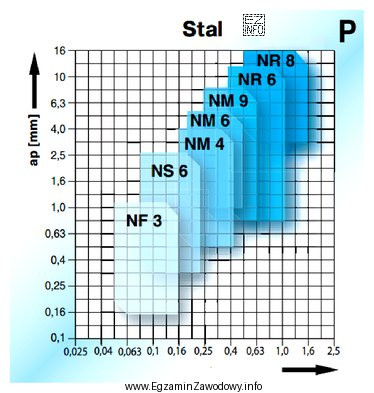

W zadaniach z "diagramem doboru płytek skrawających" kluczowa jest poprawna interpretacja osi i pól zastosowań. Parametr ap (głębokość skrawania) informuje, jak "grubą" warstwę materiału zdejmujesz w kierunku promieniowym, a f (posuw na obrót) określa, o ile narzędzie przesuwa się na jeden obrót przedmiotu.
Aby wybrać właściwą płytkę dla stali, należy:
- odszukać na diagramie wartość ap = 1 mm na odpowiedniej osi,
- odszukać wartość f = 0,63 mm/obr na drugiej osi,
- zlokalizować punkt przecięcia (lub obszar, w którym mieści się para wartości),
- odczytać oznaczenie płytki przypisane do tego obszaru (w tym przypadku: NR 6).
Pozostałe odpowiedzi są nieprawidłowe, ponieważ wskazują inne warianty oznaczeń niż ten, który diagram rekomenduje dla jednoczesnego spełnienia obu warunków (ap i f). Typową pułapką jest wybranie płytki o zbliżonym symbolu (np. NR 8 zamiast NR 6) lub pomylenie grupy oznaczeń (NS/NF/NR), co może prowadzić do doboru geometrii nieoptymalnej dla łamania wióra przy danym posuwie i głębokości skrawania.
W praktyce egzaminacyjnej warto zawsze sprawdzić oba parametry naraz oraz upewnić się, że odczyt dotyczy obróbki stali (a nie innego materiału) i właściwego zakresu skali na wykresie.
