Question

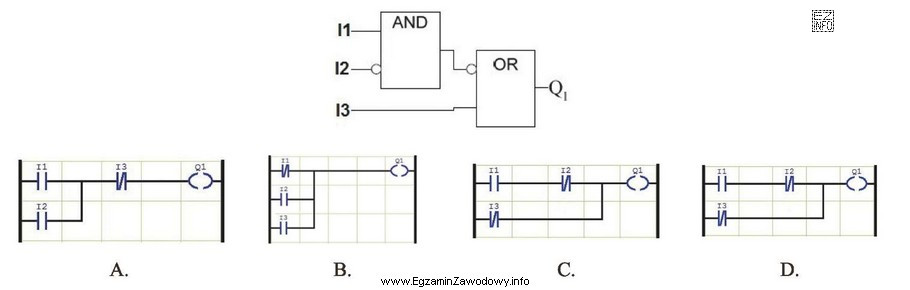

Na podstawie przedstawionego diagramu FBD, który przedstawia blok AND z...

Accepted Answer

Poprawny program LD powinien realizować logikę: Q1 = (I1 AND I2) OR I3. Oznacza to, że I1 i I2...

Answer

Program LD, w którym I1, I2 i I3 są połączone...

Answer

Program LD, w którym I1 i I2 są połączone...

Answer

Program LD, w którym I3 jest połączony...

Answer

Program LD, w którym I1 i I2 są połączone...

A.	Program LD, w którym I1 i I2 są połączone równolegle, a następnie szeregowo z I3, prowadząc do Q1.
B.	Program LD, w którym I1 i I2 są połączone szeregowo, a równolegle do nich podłączony jest styk I3, a całość prowadzi do cewki Q1.
C.	Program LD, w którym I1, I2 i I3 są połączone szeregowo, prowadząc do Q1.
D.	Program LD, w którym I3 jest połączony równolegle do cewki Q1, bez udziału I1 i I2.
	Zostaw bez odpowiedzi
