KWALIFIKACJA ELM3 - CZERWIEC 2017 (test 2)

PYTANIE NR 24.
Na podstawie przedstawionego diagramu określ którym symbolem jest oznaczony element powodujący wysterowanie zaworu Y1 w pierwszym kroku działania.

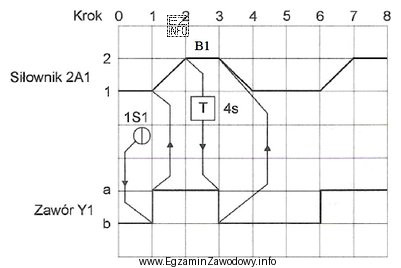

Ilustracja przedstawia diagram czasowy związany z działaniem systemu mechatronicznego, używany w kontekście egzaminu
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
W pierwszym kroku sekwencji należy wskazać element, którego zadziałanie generuje sygnał sterujący powodujący wysterowanie zaworu Y1. Na diagramie funkcję tę pełni 1S1 (element sygnałowy/wyzwalający krok), a pozostałe oznaczenia odnoszą się do innych typów elementów lub innych miejsc w cyklu.

Pełne wyjaśnienie:

Pytanie sprawdza umiejętność czytania diagramu sterowania/sekwencji oraz rozpoznania, który element inicjuje wysterowanie zaworu Y1 w kroku 1. W praktyce "wysterowanie zaworu Y1" oznacza, że do cewki/sterowania zaworu dociera sygnał (elektryczny lub logiczny), który powoduje jego przełączenie.

W kroku pierwszym szukamy więc nie samego zaworu (Y1), lecz źródła sygnału, które w tym kroku powoduje jego przełączenie. Zgodnie z diagramem takim elementem jest 1S1 – to on odpowiada za wyzwolenie sterowania Y1 na początku cyklu.

Dlaczego pozostałe odpowiedzi są nieprawidłowe?

  • B1 – w typowych oznaczeniach bywa używane dla elementów sygnałowych/innych bloków, ale w tym zadaniu nie jest wskazane jako wyzwalacz w kroku 1. Uczniowie często wybierają je, bo wygląda "ogólnie" i pasuje do wielu schematów.
  • T – litera T bywa kojarzona z czasem (timer/opóźnienie). To częsty skrót myślowy: "zawór przełącza się po czasie". Jednak pytanie dotyczy pierwszego kroku i elementu, który powoduje wysterowanie, a nie ewentualnego warunku czasowego w innym miejscu sekwencji.
  • 2A1 – oznaczenia z "A" często kojarzą się z elementem wykonawczym (np. siłownikiem) lub innym członem układu. Element wykonawczy jest skutkiem działania sterowania, a nie typowym "wyzwalaczem" wysterowania zaworu w kroku 1.

Wskazówka egzaminacyjna: najpierw znajdź na diagramie krok 1, potem prześledź strzałki/warunki do momentu, w którym pojawia się sterowanie Y1. Element umieszczony na wejściu warunku (czujnik/łącznik) jest zwykle właściwą odpowiedzią.

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Wysterowanie zaworu Y1 oznacza podanie sygnału sterującego (np. na cewkę elektrozaworu), który powoduje przełączenie zaworu i zmianę przepływu medium. W zadaniach egzaminacyjnych trzeba wskazać, co wywołuje ten sygnał w danym kroku sekwencji.
Najpierw zlokalizuj oznaczenie "krok 1" na diagramie, a potem prześledź zależności (strzałki/warunki). Szukasz elementu, którego stan powoduje przejście do kroku 1 lub uruchomienie sterowania. Zwykle jest to czujnik/łącznik, a nie element wykonawczy.
Pytanie dotyczy elementu, który powoduje wysterowanie zaworu, czyli źródła sygnału sterującego. Zawór Y1 jest obiektem sterowanym (skutkiem działania układu), więc zwykle nie jest "przyczyną" wysterowania, tylko elementem wykonawczym reagującym na sygnał.
Najczęstszy błąd to analizowanie całej sekwencji zamiast kroku 1 oraz mylenie elementów wykonawczych z elementami sygnałowymi. Uczniowie wybierają symbol kojarzący się z "ruchem" (np. siłownik), mimo że sterowanie jest inicjowane przez czujnik lub łącznik.
W wielu schematach automatyki i mechatroniki czujniki/łączniki są oznaczane literami sugerującymi element sygnałowy (np. S jak switch). Kluczowe jest jednak czytanie legendy/diagramu, bo oznaczenia mogą być przyjęte projektowo i różnić się między dokumentacjami.
Nie. Litera T często kojarzy się z funkcją czasową (opóźnienie, zwłoka), ale to nie oznacza automatycznie, że jest wyzwalaczem kroku 1. Timer może występować w dowolnym miejscu cyklu. Zawsze trzeba sprawdzić, gdzie w diagramie pojawia się warunek czasowy.
Element wykonawczy realizuje działanie fizyczne (np. ruch, przełączenie przepływu), a element sterujący generuje informację/warunek (np. czujnik, przycisk, krańcówka, logika). Na diagramie wykonawcze zwykle są "na wyjściu" zależności, a sterujące "na wejściu" warunków.
Gdy zawór nie przełącza się mimo zasilania układu, serwisant sprawdza, czy sygnał sterujący dociera do cewki oraz co ma go wyzwalać (czujnik, krańcówka, warunek logiczny). Identyfikacja elementu inicjującego krok jest podstawą szybkiej diagnostyki.
Kluczowe są: oznaczenie kroku (np. krok 1), kierunek przejść między krokami, warunki przejść oraz miejsce, w którym pojawia się sterowanie Y1. Dopiero potem porównuje się symbole/oznaczenia (np. 1S1) z rolą, jaką pełnią w sekwencji.
Ćwicz na krótkich zadaniach: (1) wskaż element wyzwalający krok, (2) wskaż element wykonawczy, (3) wskaż warunek przejścia. Pracuj na różnych typach diagramów i zawsze opisuj "przyczynę i skutek". To ogranicza zgadywanie po samych literach w oznaczeniach.
info

Statystycznie 57% uczniów zna prawidłową odpowiedź. średnie

Eksperci podkreślają: "W pierwszym kroku sekwencji należy wskazać element, którego zadziałanie generuje sygnał sterujący powodujący wysterowanie zaworu Y1."

Źródła:

  • ISO 1219-1, Fluid power systems and components — Graphical symbols and circuit diagrams — Part 1 (norma dotycząca symboli i diagramów układów hydraulicznych/pneumatycznych)
  • IEC 81346-2, Industrial systems, installations and equipment and industrial products — Structuring principles and reference designations — Part 2 (zasady oznaczeń referencyjnych elementów)

Materiały:

  • Instrukcje dydaktyczne do układów elektropneumatycznych (czytanie schematów i sekwencji)
  • Karty katalogowe i opisy funkcji czujników, zaworów i siłowników stosowanych w automatyce
  • Ćwiczenia z analizy diagramów krokowych (GRAFCET/Sequential Function Chart) oraz schematów sterowania
