W instalacjach telewizji naziemnej/kablowej/satelitarnej zwrotnica (często nazywana też sumatorem/rozdzielaczem pasm w zależności od funkcji) służy do prowadzenia sygnałów wysokiej częstotliwości w odpowiednich torach. W praktyce spotyka się zwrotnice, które oprócz przesyłu sygnału RF umożliwiają także przesył napięcia stałego (DC) po tym samym kablu koncentrycznym.

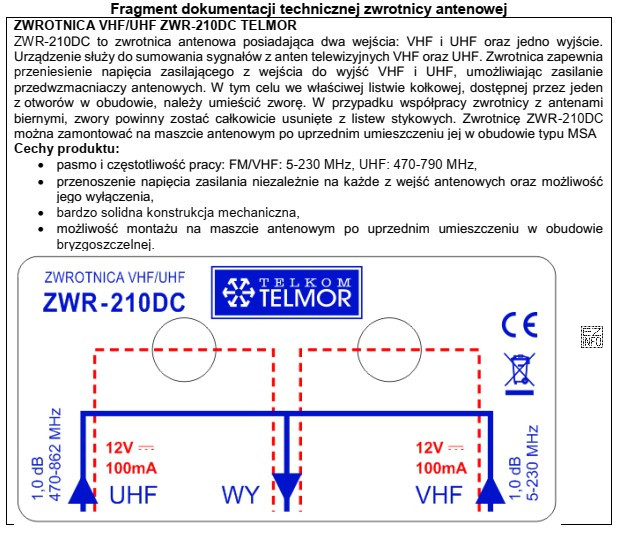

Odpowiedź "współpracuje ze wzmacniaczami antenowymi wymagającymi zasilania przez kabel instalacyjny" jest poprawna, ponieważ kluczową informacją w dokumentacji technicznej takiego osprzętu jest zwykle zapis typu "przepuszcza zasilanie", "DC pass" lub "power pass". Oznacza to, że zwrotnica nie blokuje składowej stałej i pozwala, aby zasilacz przy odbiorniku zasilał wzmacniacz masztowy po koncentryku.
- Stwierdzenie o konieczności zasilania napięciem symetrycznym +/-12 V jest typowym błędem przeniesienia wiedzy z innych urządzeń. Większość zwrotnic jest pasywna i sama nie wymaga zasilania; co najwyżej przepuszcza zasilanie do innego urządzenia.
- Teza, że zwrotnica nie może być instalowana wewnątrz pomieszczenia, nie wynika z samej funkcji zwrotnicy. O miejscu montażu decydują parametry i warunki środowiskowe (np. obudowa do zastosowań zewnętrznych), a nie "zakaz" wynikający z zasady działania.
- Stwierdzenie, że nie umożliwia przesłania sygnałów z wielu anten jednym wspólnym kablem, jest sprzeczne z typowym zastosowaniem zwrotnic/sumatorów: ich rolą jest właśnie łączenie (lub rozdzielanie) torów sygnałowych w ramach jednej instalacji, oczywiście w granicach pasm i dopasowania.
Wskazówka egzaminacyjna: w pytaniach "na podstawie dokumentacji" szukaj słów kluczowych o zasilaniu w torze RF (DC, zasilanie, power pass). To często rozstrzyga, czy element pasywny może współpracować ze wzmacniaczem zasilanym po kablu.
