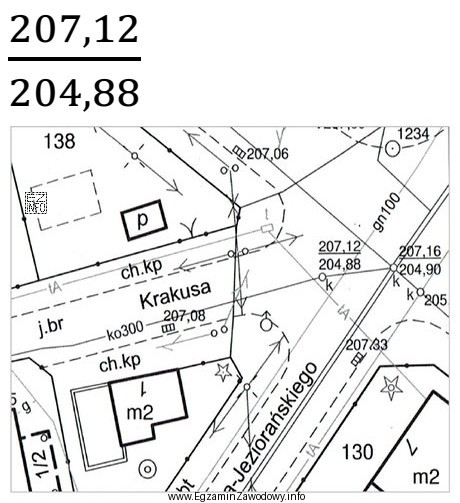

Na mapie zasadniczej obiekty uzbrojenia terenu (np. studzienki kanalizacyjne) są często opisywane nie tylko symbolem, ale też rzędnymi wysokościowymi. Zapis w postaci ułamka przy znaku studzienki ma sens praktyczny: pozwala szybko odczytać dwie kluczowe wysokości tego samego obiektu.
Poprawna interpretacja: wartość w liczniku to rzędna włazu (pokrywy), czyli wysokość górnego elementu studzienki widocznego w terenie. Wartość w mianowniku to rzędna dna studzienki, czyli wysokość najniższego punktu komory (istotna dla hydrauliki i spadków kanałów).
Dlaczego pozostałe propozycje są błędne?
- Wariant z zamianą (dno w liczniku, właz w mianowniku) wynika z mylenia kolejności zapisu; w praktyce taki odczyt prowadziłby do nielogicznych wniosków o "głębokości" studzienki.
- Warianty z "rzędną terenu" nie pasują do kontekstu: przy studzience celem opisu jest podanie parametrów samego obiektu (właz i dno), a nie ogólnej wysokości terenu, która jest prezentowana na mapie innymi metodami (np. punktami wysokościowymi lub warstwicami).
Wskazówka egzaminacyjna: zawsze łącz liczby z symbolem, przy którym stoją. Jeśli zapis jest przy studzience, myśl o elementach studzienki (góra = właz/pokrywa, dół = dno), a nie o przypadkowej wysokości terenu.
