Przekaźnik czasowy może realizować różne tryby pracy, a ich rozróżnienie opiera się na diagramie czasowym (zależność wejścia sterującego, odmierzania czasu oraz stanu wyjścia).
Cykliczne opóźnienie załączania to tryb, w którym urządzenie pracuje powtarzalnie (cykle), ale istotną cechą jest to, że załączenie wyjścia nie następuje natychmiast po pojawieniu się warunku startu cyklu, tylko po upływie ustawionego czasu. W praktyce na wykresie rozpoznaje się to po tym, że w każdym cyklu występuje odcinek "czekania" (odmierzanie), dopiero potem pojawia się stan załączenia na wyjściu.

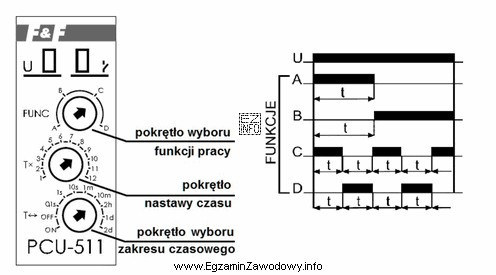

W tym zadaniu rozstrzygające jest bezpośrednie przyporządkowanie: pozycja pokrętła na panelu czołowym odpowiada konkretnej funkcji pokazanej na diagramie. Skoro na rysunku funkcja "cykliczne opóźnienie załączania" jest przypisana do położenia D, to właśnie to ustawienie należy wybrać.
Pozostałe położenia pokrętła są niepoprawne, bo odpowiadają innym przebiegom czasowym:
- Jedno z ustawień może odpowiadać opóźnieniu wyłączania (wyjście utrzymuje się po zaniku sterowania), co daje inny "kształt" wykresu.
- Inne ustawienie może oznaczać pracę cykliczną bez opóźnienia załączania (wyjście przełącza się naprzemiennie bez fazy zwłoki na starcie cyklu).
- Możliwy jest też tryb jednorazowy (monostabilny), który nie ma powtarzalnych cykli.
Wskazówka egzaminacyjna: zawsze najpierw odczytaj, czy funkcja jest cykliczna (powtarzalność), a dopiero potem sprawdź, czy opóźnienie dotyczy załączenia czy wyłączenia. To minimalizuje pomyłki między bardzo podobnymi trybami.
