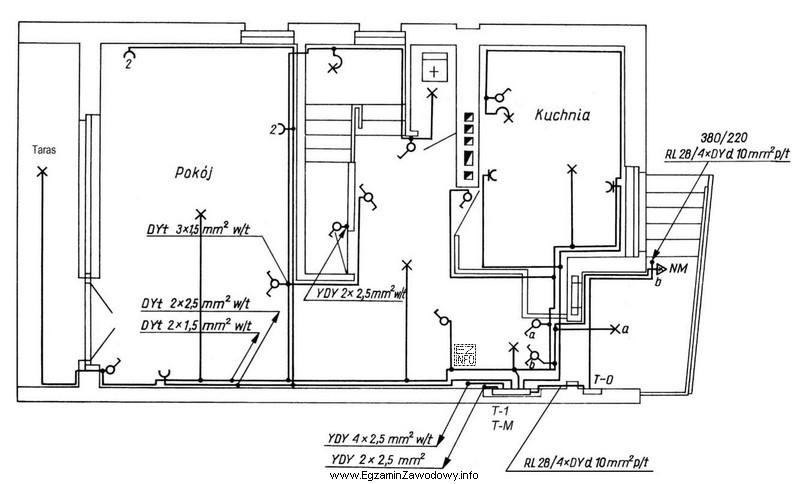

Zadanie sprawdza umiejętność praktyczną: odczytanie planu instalacji (rzutu) i przełożenie go na czynność wykonawczą, czyli trasowanie miejsc montażu osprzętu w konkretnych obszarach: w pokoju i na tarasie.
Aby poprawnie odpowiedzieć, trzeba wykonać trzy kroki:
- Wyodrębnić obszar – liczyć tylko elementy znajdujące się w pokoju i na tarasie (nie w innych pomieszczeniach ani poza wskazanym zakresem).
- Rozpoznać symbole zgodnie z legendą planu – odróżnić punkt oświetleniowy sufitowy od kinkietu, gniazda od łączników oraz (jeżeli plan to rozróżnia) rodzaj gniazd.
- Zliczyć elementy przeznaczone do wytrasowania i podać je w formie: liczba + rodzaj.
Odpowiedź "2 punkty oświetleniowe sufitowe, 3 gniazda wtyczkowe, 2 łączniki" jest poprawna, ponieważ odpowiada kompletowi elementów występujących w tych dwóch strefach na planie i obejmuje tylko te grupy osprzętu, które typowo trasuje się przed montażem (punkty świetlne, gniazda, łączniki).
Pozostałe propozycje są niepoprawne z typowych powodów spotykanych na egzaminie: albo doliczają elementy innego typu (np. kinkiet), albo zmieniają liczby punktów, albo mieszają rodzaje gniazd (np. pojedyncze/podwójne, z uziemieniem/bez), co zwykle wynika z pomylenia symboli na rysunku lub nieuwzględnienia ograniczenia "pokój i taras".
Wskazówka egzaminacyjna: przed zliczaniem zawsze sprawdź legendę i zaznacz ołówkiem na kopii (lub mentalnie) każdy znaleziony symbol, żeby nie policzyć go dwa razy albo nie pominąć elementu przy przechodzeniu między pokojem a tarasem.
