KWALIFIKACJA BUD19 - CZERWIEC 2023 (test 2)



PYTANIE NR 12.

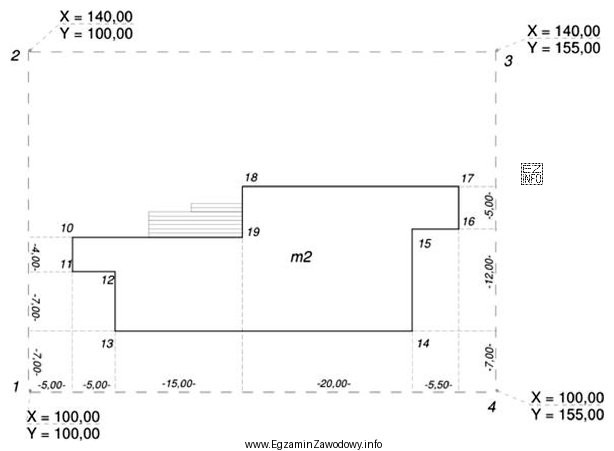

Na podstawie przedstawionego planu zagospodarowania działki oblicz współrzędne prostokątne X, Y punktu 13.
Ilustracja przedstawia plan zagospodarowania działki, który jest używany w kontekście egzaminu zawodowego dla technika
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Współrzędne prostokątne punktu wyznacza się przez poprawny odczyt położenia z planu i doliczenie (lub odjęcie) odpowiednich przyrostów w kierunkach osi X i Y.
Poprawny wynik to taki, w którym wartości X i Y odpowiadają właściwym osiom (bez zamiany) oraz zgadzają się z geometrią i skalą rysunku.

Pełne wyjaśnienie:

W zadaniach tego typu punkt 13 jest określony na planie zagospodarowania działki w odniesieniu do znanych elementów (np. siatki współrzędnych, punktów osnowy/załamań, wymiarów liniowych). Aby obliczyć współrzędne prostokątne X, Y, należy:

  • Ustalić orientację osi na rysunku (który kierunek odpowiada osi X, a który osi Y) oraz punkt/linie odniesienia.
  • Odczytać zależności geometryczne położenia punktu 13 (przesunięcia równoległe/prostopadłe, odległości, ewentualne wymiary wzdłuż osi).
  • Obliczyć przyrosty współrzędnych: X i Y wynikające z odległości odkładanych w kierunkach osi.
  • Sprawdzić sens wyniku: czy punkt leży w oczekiwanej ćwiartce względem punktu bazowego, czy wartości nie zostały zamienione oraz czy dokładność zapisu odpowiada danym z planu.

Odpowiedź "X13 = 107,00; Y13 = 110,00" jest poprawna, ponieważ odpowiada położeniu punktu 13 wynikającemu z planu i zachowuje właściwe przypisanie wartości do osi.

Pozostałe propozycje typowo odpowiadają częstym pomyłkom:

  • "X13 = 105,00; Y13 = 110,00" sugeruje błąd w odczycie/przyroście w osi X (wynik zaniżony o stałą wartość przy niezmienionym Y).
  • "X13 = 110,00; Y13 = 107,00" wskazuje na zamianę osi lub mechaniczne przestawienie liczb.
  • "X13 = 114,00; Y13 = 105,00" zwykle wynika z błędnej interpretacji kierunku przesunięć (odłożenie odcinka w złym zwrocie lub od niewłaściwej bazy).

Wskazówka egzaminacyjna: po obliczeniu zawsze wykonaj kontrolę "na logikę" – sprawdź, czy wzrost X/Y jest zgodny z tym, gdzie punkt leży na planie (np. bardziej na wschód/zachód lub północ/południe w przyjętej orientacji).

Dodatkowe pytania

Dodatkowe pytania (FAQ):
Jak oblicza się współrzędne X i Y punktu na planie zagospodarowania?
Najpierw ustalasz, skąd odczytujesz punkt odniesienia (np. siatka współrzędnych lub znany punkt). Potem wyznaczasz przesunięcia w kierunku osi X i osi Y (odległości równoległe do osi) i dodajesz je do współrzędnych bazowych. Na końcu sprawdzasz, czy nie zamieniłeś osi i czy wynik pasuje do położenia na rysunku.
Dlaczego w geodezji łatwo pomylić osie X i Y w zadaniach z planu?
Bo orientacja rysunku bywa różna (oś X nie zawsze "poziomo"), a część osób automatycznie kojarzy X z poziomem i Y z pionem. Dodatkowo podpisy osi mogą być na marginesie planu. Najlepsza kontrola to sprawdzenie, czy wzrost X/Y zgadza się z kierunkiem przesunięcia punktu na rysunku.
Co oznaczają współrzędne prostokątne X i Y w pracy geodety?
To liczby opisujące położenie punktu w płaskim układzie odniesienia: X jest jedną współrzędną, Y drugą, prostopadłą do pierwszej. Dzięki temu punkt można jednoznacznie odtworzyć w terenie lub na mapie. W praktyce używa się ich do tyczenia, pomiarów kontrolnych i sporządzania dokumentacji.
Jak sprawdzić, czy obliczone współrzędne punktu są poprawne bez liczenia od nowa?
Zrób kontrolę kierunków i przyrostów: jeśli punkt na planie jest "bardziej w kierunku osi X", to X powinno odpowiednio wzrosnąć/spaść. Sprawdź też, czy wartości nie zostały przestawione (X↔Y) oraz czy różnice względem punktów sąsiednich są zgodne z odległościami na planie.
Jakie błędy najczęściej pojawiają się przy wyznaczaniu współrzędnych z planu?
Najczęstsze to: zamiana osi X i Y, pominięcie jednego z przesunięć (np. odsunięcia od granicy), odłożenie odcinka w złym zwrocie (plus zamiast minus), oraz błąd w odczycie skali/miary. Pomaga zapisanie pośrednich kroków: X i Y osobno.
Kiedy w zadaniach geodezyjnych stosuje się przyrosty ΔX i ΔY?
Stosuje się je zawsze, gdy przechodzisz od punktu o znanych współrzędnych do punktu szukanego na podstawie przesunięć wzdłuż osi. X opisuje zmianę w kierunku osi X, a Y w kierunku osi Y. To podstawowa technika przy obliczeniach na szkicach, planach i w prostych zadaniach tyczeniowych.
Czy zamiana liczb miejscami w odpowiedzi może dać poprawny wynik współrzędnych?
Zwykle nie, bo X i Y odnoszą się do różnych osi. Zamiana miejscami oznacza inny punkt w układzie współrzędnych. Wyjątkiem byłyby sytuacje szczególne (symetria i identyczne wartości odniesień), ale w zadaniach egzaminacyjnych to typowy "distraktor". Zawsze sprawdzaj, co na rysunku jest osią X, a co osią Y.
Jaką dokładność zapisu współrzędnych trzeba przyjmować na egzaminie geodety?
Przyjmuj taką dokładność, jaka wynika z danych w zadaniu (np. jeśli odpowiedzi są podane z dwoma miejscami po przecinku, trzymaj tę samą formę). Ważna jest konsekwencja zapisu i jednostka (zwykle metry). Nie zaokrąglaj "na oko" – zapisuj wynik zgodnie z przyjętą dokładnością obliczeń.
Gdzie na planie najczęściej znajduje się informacja o układzie osi i kierunkach?
Najczęściej w postaci strzałki północy, opisu osi siatki współrzędnych, podpisów na ramce mapy lub legendy. Czasem osie są pokazane przez współrzędne na liniach siatki. Zanim zaczniesz liczyć, poświęć chwilę na znalezienie tych oznaczeń, bo od nich zależy znak przyrostów.
Jak przygotować się do zadań z planu zagospodarowania na BUD.19?
Ćwicz na wielu rysunkach: wyznaczaj punkty z siatki, licz X/Y, kontroluj znaki i kolejność osi. Trenuj też "kontrolę sensu wyniku" (czy punkt wychodzi w właściwym miejscu). Pomaga robienie krótkich notatek przy rysunku: baza, przesunięcie w X, przesunięcie w Y, wynik.
info

To pytanie poprawnie rozwiązuje 25% zdających egzamin. bardzo trudne

Materiały:

  • Materiały dydaktyczne z geometrii analitycznej w geodezji (układ prostokątny, przyrosty współrzędnych)
  • Zbiory zadań z obliczeń geodezyjnych (zadania na odczyt z planu i wyznaczanie współrzędnych)
  • Instrukcje szkolne/pracowniane dotyczące pracy na planach sytuacyjno-wysokościowych
