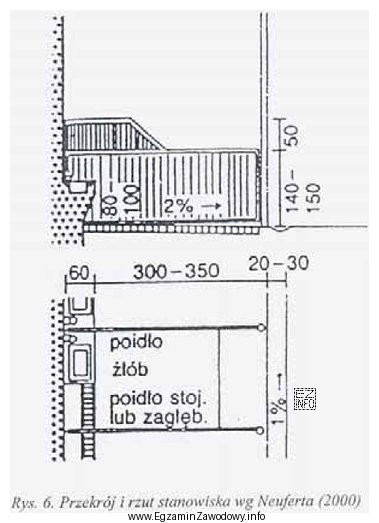

W tego typu zadaniu nie oblicza się wymiaru "z wiedzy o normach", tylko odczytuje go z dokumentacji rysunkowej przedstawiającej stanowisko dla konia. Kluczowe jest poprawne zidentyfikowanie elementu: żłób to część wyposażenia przeznaczona do podawania paszy, zwykle umieszczona z przodu stanowiska (od strony karmienia).
Aby wskazać szerokość żłobu, należy:
- odnaleźć na rzucie lub przekroju element oznaczony jako żłób (kształt/położenie typowe dla miejsca karmienia),
- sprawdzić, czy podany wymiar dotyczy właśnie tego elementu (linia wymiarowa i jej groty muszą "obejmować" szerokość żłobu),
- odczytać wartość liczbową przypisaną do tej linii wymiarowej.
Odpowiedź "60 cm" jest poprawna, ponieważ odpowiada szerokości wskazanej na rysunku dla żłobu.
Dlaczego pozostałe odpowiedzi są błędne?
- "50 cm" – typowy błąd polega na odczytaniu wymiaru sąsiedniego elementu (np. fragmentu przegrody) albo pomyleniu szerokości z innym wymiarem żłobu.
- "20 cm" – taka wartość częściej odpowiada grubości/odsadzeniu lub innemu drobnemu wymiarowi na rysunku; wybór wynika zwykle z nieuwagi i "złapania" najmniejszej liczby.
- "80 cm" – bywa mylone z wymiarem szerszego fragmentu wyposażenia lub odległością konstrukcyjną stanowiska; to przykład błędu zakotwiczenia na dużym wymiarze nieprzypisanym do żłobu.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze sprawdź, czy groty linii wymiarowej wskazują dokładnie krawędzie żłobu, a nie innego elementu. To najprostszy sposób uniknięcia pomyłki.
