W instalacjach gazowych (podobnie jak w innych instalacjach przepływowych) oprócz oporów tarcia na odcinkach prostych występują opory miejscowe na elementach takich jak kształtki i armatura. Żeby uprościć obliczenia, opory miejscowe często przelicza się na tzw. długości zastępcze i sumuje je dla rozpatrywanego odcinka.

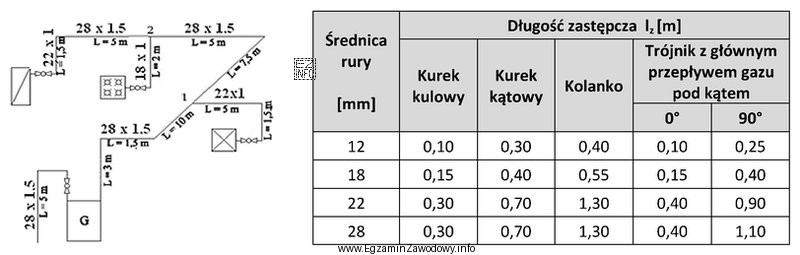

W tym zadaniu trzeba policzyć sumę długości zastępczych dla trasy od kuchenki gazowej do pkt 2. Poprawna metoda postępowania jest zawsze taka sama:
- Odczytać z rozwinięcia instalacji, jakie konkretnie elementy znajdują się na odcinku "kuchenka → pkt 2" (np. kolana, trójniki, zawory, redukcje – dokładnie te, które są narysowane na tej trasie).
- Dla każdego z tych elementów znaleźć w tabeli odpowiadającą mu długość zastępczą (ważne: trzeba dopasować typ elementu i ewentualne warunki z tabeli, jeśli tabela je rozróżnia).
- Zsumować wszystkie odczytane wartości w tych samych jednostkach (zwykle w metrach).
Odpowiedź "1,10 m" jest poprawna, bo odpowiada sumie długości zastępczych wszystkich elementów znajdujących się na wskazanym odcinku, odczytanych z tabeli i dodanych bez pominięć ani podwójnego liczenia.
Pozostałe wyniki są niepoprawne typowo z następujących powodów:
- "1,95 m" – taki wynik zwykle pojawia się, gdy doliczy się element spoza odcinka (np. już za pkt 2) albo podwójnie uwzględni element przy węźle.
- "1,65 m" – często wynika z błędnego odczytu tabeli (wybranie wiersza dla innego elementu) lub przeoczenia jednego z elementów na schemacie.
- "2,50 m" – najczęściej jest skutkiem zsumowania długości zastępczych z większej części instalacji niż wymagana (np. do kolejnego punktu) albo dodania do sumy również długości rzeczywistej przewodu, mimo że pytanie prosi wyłącznie o długości zastępcze.
Wskazówka egzaminacyjna: przed sumowaniem zrób krótką listę elementów na trasie (od kuchni do pkt 2) i odhaczaj je po odczycie z tabeli. To minimalizuje pominięcia i podwójne liczenie.
