Poziom posadowienia to wysokość (rzędna) miejsca, na którym fundament bezpośrednio opiera się na podłożu gruntowym. Dla ławy fundamentowej w praktyce oznacza to najczęściej rzędną spodu ławy (dolnej krawędzi elementu betonowego), a nie poziom terenu ani wierzch ławy.
Na rysunkach budowlanych rzędne podaje się w metrach, zwykle względem przyjętego poziomu odniesienia (np. ±0,00 w projekcie). Gdy fundament jest poniżej tego poziomu, wartości mogą występować jako ujemne. Kluczowe jest więc, aby:
- zidentyfikować, czy strzałka/opis dotyczy spodu czy wierzchu ławy,
- nie pomylić rzędnej elementu konstrukcyjnego z rzędną terenu lub warstw (podsypka, chudy beton),
- zachować uwagę na znak "–" i dokładność zapisu do 0,001 m.

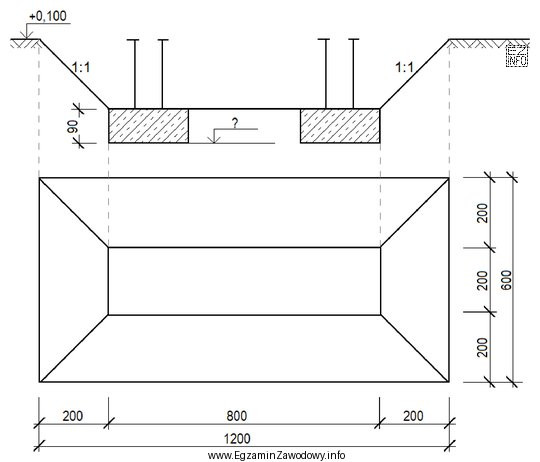

W tym zadaniu rysunek prowadzi do odczytu rzędnej -2,800 m jako poziomu posadowienia ław fundamentowych.
Dlaczego pozostałe odpowiedzi są błędne?
- -2,700 m – typowy błąd "przesunięcia" o 0,10 m: może wynikać z odczytu innej linii (np. wierzchu warstwy podkładowej lub wierzchu ławy) albo pominięcia różnicy grubości warstwy.
- -2,900 m – błąd w drugą stronę: często powstaje przez odczyt poziomu wykopu lub innej rzędnej pomocniczej zamiast spodu ławy.
- -3,000 m – wybór skrajnej, "najniższej" wartości bywa efektem heurystyki: uczeń szuka najgłębszej liczby, nie weryfikując, czy dotyczy ona posadowienia ławy.
Na egzaminie warto zawsze sprawdzić, czego dotyczy opis przy rzędnej oraz czy wskazany poziom odpowiada posadowieniu, a nie np. robotom ziemnym.
