Zadanie sprawdza umiejętność wykonania obmiaru instalacji gazowej na podstawie rysunku. Kluczowe są dwa ograniczenia: dotyczy to lokalu nr 1 oraz tylko części instalacji za gazomierzem (czyli po stronie odbiorcy).
Poprawna procedura obmiaru:

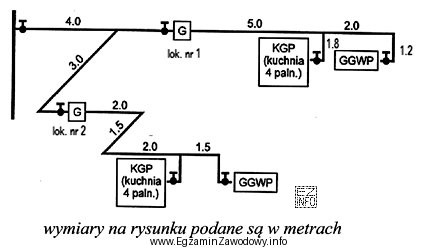

- Najpierw zlokalizuj na rysunku gazomierz przypisany do lokalu nr 1.
- Wyznacz trasę przewodu od wyjścia za gazomierzem do punktów odbioru w lokalu (zgodnie z rysunkiem).
- Wypisz wszystkie odcinki tej trasy (proste fragmenty między zmianami kierunku/rozgałęzieniami).
- Odczytaj długości odcinków z podanych wymiarów, a jeśli ich nie ma – oblicz ze skali rysunku.
- Zsumuj długości tylko tych odcinków, które należą do lokalu nr 1 i są za gazomierzem.
Wynik sumowania długości odcinków dla wskazanego zakresu daje 10 m.
Dlaczego pozostałe propozycje są błędne? W praktyce wynik 7 m zwykle oznacza pominięcie części trasy (np. krótkich podejść lub jednego odcinka). Wartości 14 m i 18 m często wynikają z włączenia do obmiaru elementów spoza zakresu, np. fragmentów przed gazomierzem, odcinków należących do innego lokalu albo zdublowania długości przez zliczenie tej samej trasy dwukrotnie.
Wskazówka egzaminacyjna: zanim zaczniesz liczyć, podkreśl w treści warunki ("lokal nr 1", "za gazomierzem"), a na rysunku zaznacz markerem tylko tę jedną trasę. To ogranicza ryzyko doliczenia obcych odcinków.
