KWALIFIKACJA ELE2 - STYCZEŃ 2020 (test 2)



PYTANIE NR 8.

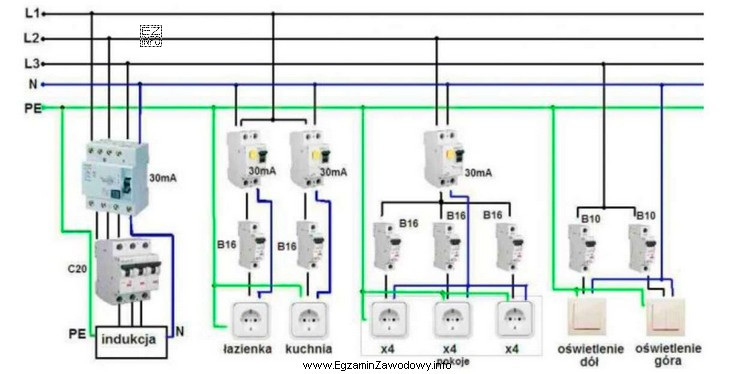

Na podstawie przedstawionego schematu instalacji określ liczbę jednofazowych obwodów gniazd wtyczkowych.
Na podstawie przedstawionego schematu instalacji określ liczbę jednofazowych obwodó
A.
B.
C.
D.
Wyjaśnienie poprawnej odpowiedzi:
Aby określić liczbę jednofazowych obwodów gniazd wtyczkowych, należy policzyć ilość wyłączników nadprądowych B16, które są przypisane do gniazd wtyczkowych. Każdy z tych wyłączników zabezpiecza jeden obwód gniazd wtyczkowych. Na schemacie widocznych jest 5 takich wyłączników, co oznacza, że jest 5 jednofazowych obwodów gniazd wtyczkowych.
