KWALIFIKACJA ELE2 - CZERWIEC 2015

Wyjaśnienie poprawnej odpowiedzi:

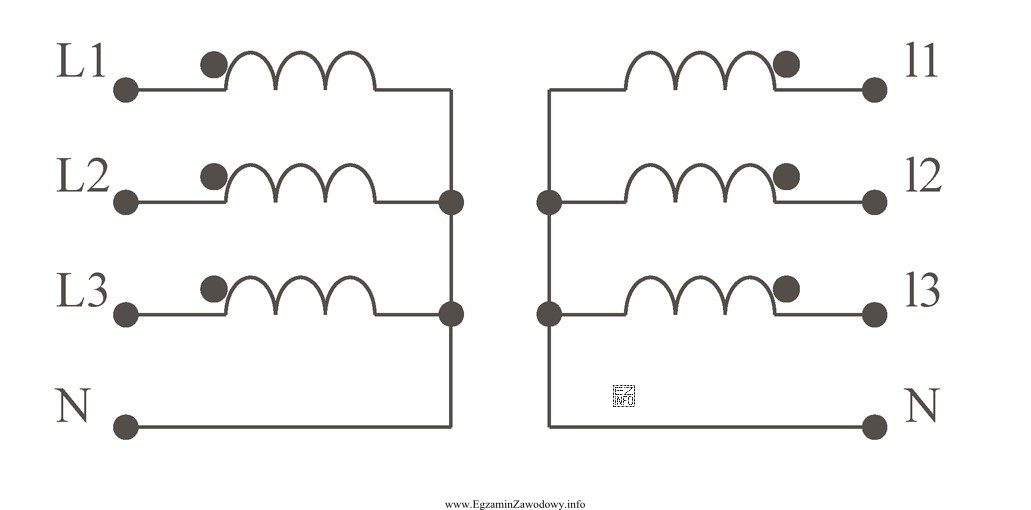

Na podstawie przedstawionego schematu połączeń transformatora trójfazowego można określić jego grupę połączeń jako YyO. Uzwojenia pierwotne (L1, L2, L3) i wtórne (l1, l2, l3) są połączone w gwiazdę, co oznacza się literami Y (dla strony pierwotnej) i y (dla strony wtórnej). Dodatkowo, widoczne jest połączenie zacisków jednoimiennych (L1 z l1, L2 z l2, L3 z l3), co wskazuje na brak przesunięcia fazowego między uzwojeniami pierwotnymi i wtórnymi. Symbolizuje to cyfra 0 na końcu oznaczenia grupy połączeń. Schemat zawiera również wyprowadzony przewód neutralny (N) po obu stronach transformatora, co potwierdza połączenie w gwiazdę.
