Zadanie sprawdza umiejętność odczytu parametrów pracy Top Drive z charakterystyki (najczęściej wykresu momentu w funkcji prędkości obrotowej). Postępuj krokowo:
- Ustal, która oś przedstawia prędkość obrotową (zwykle obr/min), a która moment obrotowy (Nm lub kNm).

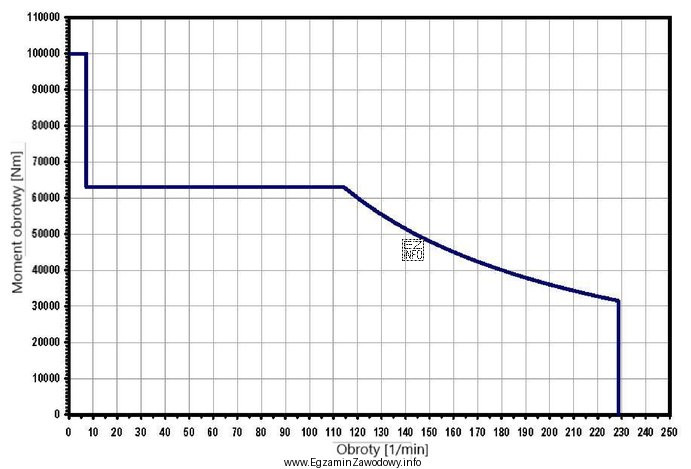

- Odszukaj na osi prędkości wartość 115 obr/min i poprowadź linię pomocniczą do przecięcia z krzywą/obszarem opisującym maksymalny moment.
- Z punktu przecięcia wykonaj odczyt na osi momentu. W tym przypadku wartość jest około 63 000 Nm (odczyt "około" jest typowy, bo wykres ma skalę i grubość linii).
Dlaczego pozostałe propozycje nie pasują? Wartość około 60 000 Nm jest zbyt niska względem odczytu maksymalnego dla 115 obr/min (częsty błąd to wybór "okrągłej" liczby bez precyzyjnego odczytu). Około 32 000 Nm odpowiadałoby innemu zakresowi pracy/innemu przebiegowi krzywej albo byłoby skutkiem pomylenia skali (np. innej jednostki lub odczytu z innej linii). Około 100 000 Nm jest z kolei wartością istotnie zawyżoną dla wskazanej prędkości w tej charakterystyce i zwykle wynika z odczytu "z innego miejsca" wykresu (np. dla niższych obrotów, jeśli charakterystyka ma odcinek stałego momentu) albo z błędnego zrozumienia, co oznacza "maksymalny" na wykresie.
Wskazówka egzaminacyjna: zawsze sprawdzaj jednostki na osi (Nm vs kNm) oraz to, czy odczytujesz maksimum, a nie wartość nominalną czy ograniczoną innym parametrem (np. mocą). To najczęstsze źródła pomyłek przy charakterystykach napędów.
