W siłowniku pneumatycznym dwustronnego działania sprężone powietrze jest doprowadzane naprzemiennie do dwóch komór: komory wysuwu (po "pełnej" stronie tłoka) oraz komory powrotu (po stronie tłoczyska). Pełny cykl pracy oznacza wykonanie obu ruchów: wysunięcia tłoczyska i jego powrotu, dlatego zużycie powietrza dla cyklu jest sumą zużycia dla tych dwóch faz.
Kluczowa własność siłownika z jednostronnym tłoczyskiem polega na tym, że komora po stronie tłoczyska ma mniejszą efektywną powierzchnię (i objętość) niż komora po stronie przeciwnej. W praktyce oznacza to, że nie wolno przyjmować "dwa razy tyle samo" dla wysuwu i powrotu, ponieważ objętości napełnianych przestrzeni są różne.

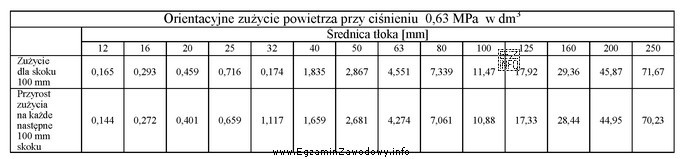

W zadaniu podano średnicę tłoka i skok, a wynik należy wyznaczyć na podstawie tabeli dołączonej do pytania. Tabela zwykle uwzględnia sposób przeliczenia na zużycie w określonych warunkach odniesienia (np. jako powietrze w warunkach normalnych) oraz może już zawierać gotowe wartości zużycia dla konkretnych średnic i skoków. Poprawna procedura polega na:
- wybraniu w tabeli pozycji odpowiadającej średnicy tłoka 4 cm i skokowi 10 cm,
- uwzględnieniu, że cykl obejmuje dwa napełnienia (dla wysuwu i powrotu),
- zastosowaniu ewentualnych współczynników z tabeli (jeśli są podane),
- sprawdzeniu jednostek oraz przeliczeniu na dm3.
Odpowiedź "1,835 dm3" jest zgodna z tym podejściem, bo reprezentuje całkowite zużycie dla pełnego cyklu, a nie dla pojedynczego ruchu. Pozostałe propozycje wyników mogą odpowiadać typowym błędom: policzeniu tylko jednej fazy, pominięciu różnicy objętości po stronie tłoczyska, błędnemu odczytowi wiersza/kolumny z tabeli lub pomyłce w przeliczeniu cm3 na dm3. W zadaniach egzaminacyjnych szczególnie ważne jest sprawdzenie rzędu wielkości oraz konsekwentne trzymanie się jednostek i warunków, do których odnosi się tabela.
