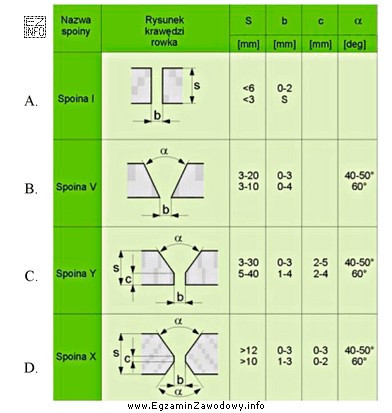

W doborze spoiny czołowej kluczowe jest przygotowanie krawędzi (kształt rowka) dopasowane do grubości materiału s. Tabela w zadaniu zestawia typowe spoiny czołowe (I, V, Y, X) wraz z zakresem grubości, dla których są one przewidziane.
Dla połączenia czołowego dwóch blach o grubości 2 mm należy sprawdzić w kolumnie s [mm], który wiersz zawiera wartość 2 mm. Wiersz opisany jako spoina typu I (złącze bez ukosowania krawędzi) ma w tabeli zakresy typu "s < 3" oraz "s < 6", a więc 2 mm spełnia warunek. To oznacza, że dla tak cienkich blach standardowo nie wykonuje się rowka V/Y/X, bo byłoby to technologicznie nieuzasadnione.
Dlaczego pozostałe odpowiedzi są błędne?
- Spoina V jest przewidziana dla większych grubości (w tabeli zakres zaczyna się od 3 mm). W praktyce przy 2 mm ukosowanie zwiększa ryzyko przepalenia i utrudnia kontrolę jeziorka spawalniczego.
- Spoina Y również ma zakresy dla grubszych elementów. Jej celem jest uzyskanie odpowiedniej objętości spoiny i dostępu do spawania przy większych grubościach, co nie jest potrzebne przy 2 mm.
- Spoina X dotyczy materiałów bardzo grubych i zwykle wymaga przygotowania dwustronnego; w tabeli widoczne są progi "> 10" lub "> 12", więc 2 mm zdecydowanie nie spełnia warunku.
Wskazówka egzaminacyjna: w takich zadaniach najpierw ustal wartość s, potem znajdź wiersz, którego zakres jednoznacznie obejmuje s. Dopiero na końcu dopasuj to do nazwy spoiny z tabeli. To minimalizuje pomyłki wynikające z przyzwyczajeń ("najczęściej robi się V").
