Badanie szczelności sieci wodociągowej wykonuje się poprzez przeprowadzenie próby ciśnieniowej, w której ciśnienie próbne jest wyższe od ciśnienia roboczego. Celem jest potwierdzenie, że przewód, połączenia, armatura i elementy montażowe nie wykazują przecieków oraz zachowują wymagane parametry w warunkach obciążenia.

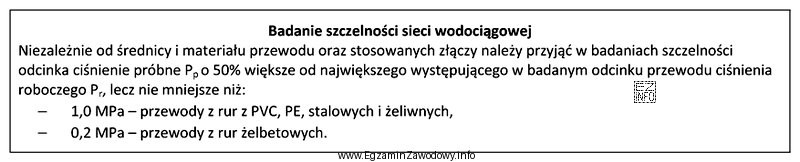

W zadaniu kluczowe jest to, że odpowiedź ma zostać wyznaczona na podstawie informacji w ramce. Oznacza to, że należy skorzystać z podanej tabeli/wytycznych i odczytać właściwą wartość dla dwóch warunków jednocześnie: ciśnienia roboczego 0,6 MPa oraz materiału przewodów stal. Z ramki wynika, że dla tego przypadku właściwe jest 1,0 MPa.
Dlaczego pozostałe wartości są nieprawidłowe w kontekście tej ramki?
- 0,5 MPa jest niższe od ciśnienia roboczego 0,6 MPa, więc nie spełnia idei próby ciśnieniowej (próba nie może być "słabsza" niż warunki pracy instalacji).
- 0,9 MPa bywa wybierane przez osoby, które stosują automatyczny przelicznik lub zaokrąglenie, ale zadanie wymaga trzymania się wartości wskazanej w ramce dla przewodów stalowych przy 0,6 MPa.
- 0,3 MPa jest zdecydowanie zbyt niskie dla takiego ciśnienia roboczego; to typowy błąd wynikający z pomylenia jednostek, zakresów lub odczytu z niewłaściwego wiersza/kolumny.
Wskazówka egzaminacyjna: najpierw zidentyfikuj, czy dane mają być odczytane z tabeli (ramki), czy obliczone. Jeżeli w treści jest wprost "na podstawie ramki", priorytetem jest właściwy odczyt: dobór wiersza dla materiału oraz kolumny dla podanego ciśnienia roboczego.
