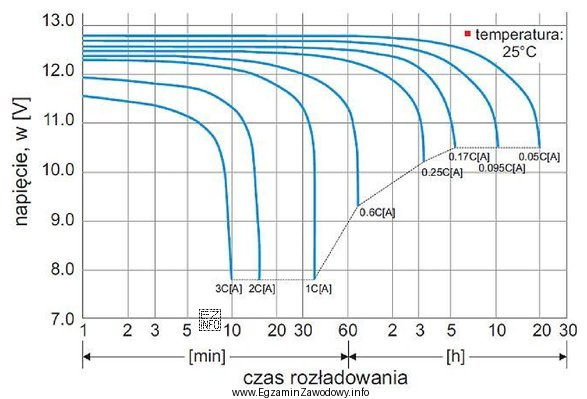

W zadaniu nie wykonuje się klasycznych obliczeń, tylko odczyt z wykresu (charakterystyki rozładowania). Wykres przedstawia, jak zmienia się napięcie na zaciskach akumulatora w funkcji czasu rozładowania i prądu obciążenia dla pojemności C = 100 Ah.
Aby wskazać poprawną wartość napięcia, należy:
- Upewnić się, że odczyt dotyczy akumulatora o pojemności 100 Ah (zgodnie z treścią).
- Zlokalizować na wykresie krzywą/charakterystykę odpowiadającą obciążeniu I = 60 A.
- Na osi czasu znaleźć punkt t = 30 min (czyli 0,5 h, jeśli wykres ma skalę godzinową).
- Z punktu przecięcia czasu z krzywą 60 A wykonać odczyt napięcia z osi napięcia.
Dla tych warunków odczyt odpowiada wartości 12,0 V.
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- 12,4 V zwykle odpowiadałoby napięciu bliższemu spoczynkowemu lub wcześniejszej fazie rozładowania / mniejszemu prądowi. Przy 60 A po 30 min napięcie jest niższe.
- 11,3 V i 11,0 V wskazują na głębsze rozładowanie (dłuższy czas lub większy prąd) niż warunki zadania, więc nie pasują do punktu (60 A, 30 min) na charakterystyce.
Wskazówka egzaminacyjna: przed odczytem zawsze sprawdź jednostki osi (minuty vs godziny) oraz to, czy odczytujesz z właściwej krzywej prądu. To najczęstsze źródła pomyłek w zadaniach z wykresami.
