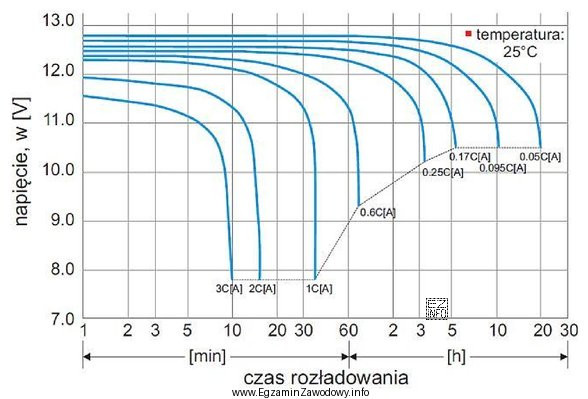

Na wykresie pokazano, jak napięcie na zaciskach akumulatora zmienia się w funkcji czasu rozładowania przy różnych prądach obciążenia wyrażonych jako C-rate. C-rate to sposób podania prądu względem pojemności znamionowej: 1C oznacza prąd równy wartości pojemności w amperach.
Dla akumulatora o pojemności C = 100 Ah mamy:
- 1C = 100 A,
- 0,6C = 0,6 · 100 A = 60 A.
Skoro w zadaniu podano obciążenie 60 A, należy korzystać z krzywej opisanej jako 0,6C (temperatura na wykresie: 25°C).
Kolejny krok to poprawny odczyt po czasie 30 minut. Oś czasu jest logarytmiczna, więc punkt "30 min" trzeba znaleźć w części oznaczonej minutami (1–60), a nie traktować odstępów jak równych. Po znalezieniu 30 min prowadzimy linię do przecięcia z krzywą 0,6C i następnie poziomo do osi napięcia.
Z przecięcia wynika napięcie około 12,0 V, dlatego ta wartość jest poprawna.
Pozostałe odpowiedzi typowo wynikają z błędów odczytu: 11,3 V odpowiada bardziej agresywnemu rozładowaniu (wyższy C-rate, np. okolice 1C), 12,4 V jest charakterystyczne dla mniejszego obciążenia (niższy C-rate, np. ok. 0,25C), a 11,0 V sugeruje odczyt w późniejszym czasie lub przy jeszcze większym prądzie. W zadaniu kluczowe jest więc dobranie właściwej krzywej 0,6C i właściwego punktu czasu 30 min.
