W mostku Graetza (prostowniku mostkowym) prawidłowy przebieg Uwy jest wyprostowany dwupołówkowo: na wyjściu pojawiają się dodatnie impulsy zarówno wtedy, gdy na wejściu jest dodatni półokres, jak i wtedy, gdy jest półokres ujemny (po odwróceniu polaryzacji przez mostek). W praktyce oznacza to, że w każdym półokresie przewodzi inna para diod, ale obciążenie R zawsze "widzi" tę samą polaryzację.

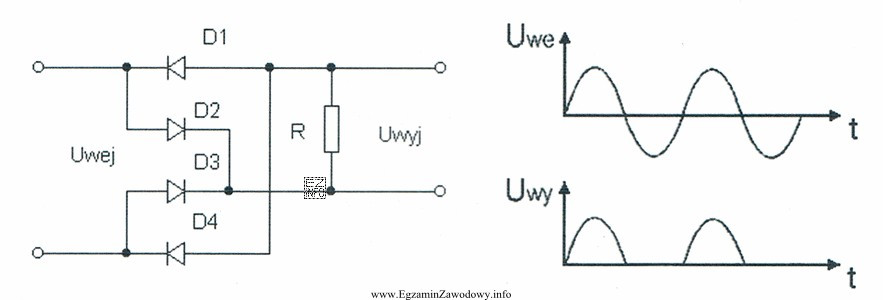

Na oscylogramach widać, że Uwe jest sinusoidą, natomiast Uwy ma impulsy tylko wtedy, gdy sygnał wejściowy znajduje się w jednej połówce okresu. Dla drugiej połówki okresu napięcie wyjściowe jest równe zeru (linia płaska). Taki obraz jest typowy dla sytuacji, gdy jedna z gałęzi przewodzenia w mostku nie działa (np. przerwa w diodzie lub połączeniu) i układ przestaje prostować dwupołówkowo, przechodząc w zachowanie jednopołówkowe.
Jeżeli na wyjściu obecne są impulsy odpowiadające tylko jednemu półokresowi, to sprawny jest tor, który te impulsy wytwarza, a uszkodzony jest tor, który odpowiada za brakujące impulsy. Wśród podanych wariantów odpowiedzi usterkę tę opisuje opcja "Nastąpiła przerwa w obwodzie D2, R, D4.", czyli przerwa w gałęzi zawierającej diodę D2 (co skutkuje zanikiem prostowania dla jednego z półokresów).
Dlaczego pozostałe odpowiedzi są nieprawidłowe?
- Przerwa w D1, R, D4 wskazywałaby na problem w innej gałęzi; w takim przypadku zanik impulsów dotyczyłby przeciwnego półokresu niż obserwowany.
- Zwarcie D1 i D3 lub zwarcie D2 i D4 zwykle nie daje prostego "zniknięcia połówek" przy zachowaniu poprawnych impulsów, lecz prowadzi do silnych zniekształceń, wzrostu prądu, możliwego spadku napięcia na wyjściu i ryzyka uszkodzeń (objawy inne niż czysty przebieg jednopołówkowy).
Wskazówka egzaminacyjna: zawsze najpierw ustal, który półokres jest obecny na Uwy. Widoczne impulsy pochodzą z działającej gałęzi, a diagnoza dotyczy tej gałęzi, dla której impulsów brakuje.
