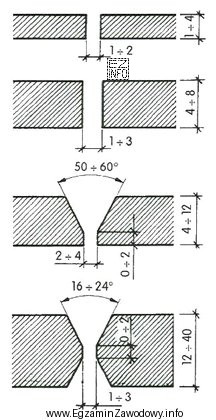

W złączach spawanych przygotowanie krawędzi (ukosowanie) dobiera się m.in. do grubości elementów, aby zapewnić właściwy przetop i możliwość wykonania spoiny bez wad. "Spoina czołowa typu Y" oznacza konkretną geometrię rowka spawalniczego widoczną na rysunkach przygotowania brzegów (charakterystyczny kształt wynikający z jednostronnego ukosowania z progiem/niemal pionową ścianką po jednej stronie).
Pytanie wymaga odczytania z rysunków, dla jakiej największej grubości materiału dopuszcza się zastosowanie przygotowania typu Y. Wartość graniczna jest kluczowa, bo po jej przekroczeniu technologia zwykle wymaga innego przygotowania (np. innego kąta/ukosowania lub rozwiązania obustronnego), aby utrzymać poprawne warunki spawania.
- "12 mm" jest poprawne, ponieważ odpowiada wskazanej na rysunkach maksymalnej grubości elementów dla spoiny czołowej typu Y.
- "8 mm" jest wartością niższą; może pasować do zakresu roboczego, ale nie spełnia warunku "maksymalna grubość". Częsty błąd to wybór liczby "bezpiecznej" zamiast granicznej.
- "4 mm" jest zbyt małą wartością i zwykle odnosi się do cienkich blach, gdzie ukosowanie bywa ograniczane lub w ogóle nie jest wymagane; ponownie nie jest to maksimum dla typu Y.
- "40 mm" jest wartością zdecydowanie większą niż typowe granice dla prostych przygotowań jednostronnych; wybór tej odpowiedzi bywa skutkiem mylenia typu Y z innym przygotowaniem przewidzianym dla większych grubości.
Wskazówka egzaminacyjna: najpierw znajdź na rysunku dokładnie typ "Y", a dopiero potem odczytaj wartość graniczną i upewnij się, że dotyczy ona maksymalnej grubości, a nie minimalnej lub przedziału pośredniego.
