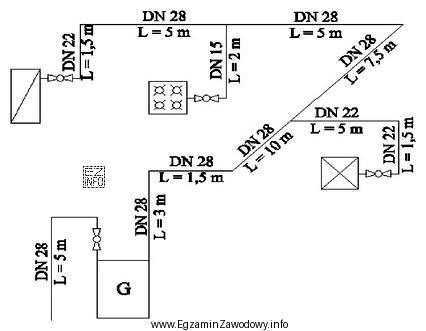

Zadanie sprawdza umiejętność odczytu rysunku aksonometrycznego oraz wykonania prostego przedmiaru materiału. W pierwszym kroku trzeba znaleźć na schemacie wszystkie odcinki opisane średnicami DN 22 i DN 15 oraz odczytać ich długości (L). Średnica nominalna DN identyfikuje "rodzaj" rury, a długość L mówi, ile metrów danego odcinka należy wykonać.
Następnie należy wykonać sumowanie długości osobno dla każdej średnicy:
– dla DN 15 na rysunku jest jeden odcinek o długości 2 m, więc suma DN 15 = 2 m;
– dla DN 22 są trzy odcinki: 1,5 m (pionowy do lewego odbiornika), 5 m (poziomy do prawego odbiornika) i 1,5 m (pionowy do prawego odbiornika), więc suma DN 22 = 1,5 + 5 + 1,5 = 8 m.
Trzecim krokiem jest zsumowanie wszystkich metrów rur, które mamy kupić: 2 m + 8 m = 10 m. Ponieważ w treści podano, że 1 m rury niezależnie od średnicy kosztuje 2,50 zł, nie rozdzielamy ceny na DN 15 i DN 22, tylko mnożymy łączną długość przez cenę jednostkową: 10 m × 2,50 zł/m = 25,00 zł.
Dlaczego pozostałe odpowiedzi są błędne? Wyniki niższe zwykle oznaczają pominięcie jednego z odcinków DN 22 albo policzenie tylko jednej średnicy (np. tylko 8 m albo tylko 2 m). Zawyżony wynik najczęściej wynika z doliczenia odcinków o innej średnicy widocznej na rysunku (np. DN 28), mimo że pytanie prosi wyłącznie o DN 22 i DN 15, albo z błędu w dodawaniu długości 1,5 + 5 + 1,5.
Wskazówka egzaminacyjna: przed liczeniem zaznacz na rysunku wszystkie odcinki danej średnicy i dopiero potem sumuj. To ogranicza ryzyko pominięcia fragmentu instalacji.
