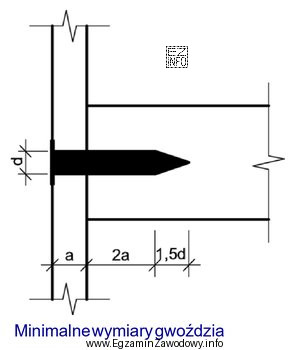

W zadaniach ciesielskich dotyczących doboru łączników kluczowe jest poprawne odczytanie rysunku i zrozumienie, co oznaczają podane odcinki wymiarowe. Na przedstawionym schemacie minimalna całkowita długość gwoździa jest zbudowana z kilku części liczonych wzdłuż osi gwoździa (od spodu łba do końca szpica):
- a – odcinek odpowiadający przejściu gwoździa przez pierwszy łączony element,
- 2a – minimalne zagłębienie trzpienia w drugim elemencie,
- 1,5d – długość szpica, wyrażona jako wielokrotność średnicy trzpienia d,
- + 1 mm – naddatek na szczelinę (szew) między łączonymi elementami, wskazany w treści zadania.
Podstawienie danych: a = 25 mm, d = 4 mm. Najpierw obliczamy składnik zależny od średnicy: 1,5d = 1,5 · 4 mm = 6 mm. Następnie sumujemy wszystkie odcinki:
Lmin = a + 2a + 1,5d + 1 mm
Lmin = 25 mm + 50 mm + 6 mm + 1 mm = 82 mm
Odpowiedź "82 mm" jest poprawna, bo uwzględnia wszystkie części długości wynikające z rysunku oraz dodatkowy 1 mm na szew.
Odpowiedź "71 mm" zwykle wynika z pominięcia 1 mm lub błędnego przeliczenia 1,5d (np. przyjęcia 1,0d). Odpowiedź "50 mm" odpowiada samemu 2a i pokazuje błąd polegający na skupieniu się tylko na jednym segmencie z rysunku. Odpowiedź "40 mm" jest charakterystyczna dla pomylenia zależności i przyjęcia zbyt krótkiego gwoździa bez wymaganego przejścia przez elementy i bez części szpica.
Wskazówka egzaminacyjna: zawsze wypisz na brudno wszystkie odcinki z rysunku (a, 2a, 1,5d) i dopiero potem podstaw wartości liczbowe – ogranicza to ryzyko pominięcia jednego składnika.
