Zadanie sprawdza umiejętność czytania rysunku technicznego elementów stolarki oraz rozpoznawania części konstrukcyjnych okna. Kluczowe są dwa kroki: (1) poprawna identyfikacja elementu "słupek środkowy", (2) poprawny odczyt wymiarów jego przekroju.

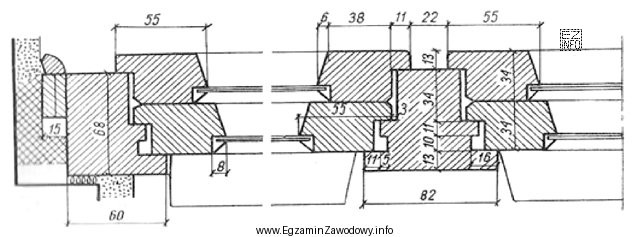

Słupek środkowy to element znajdujący się w części środkowej konstrukcji (w zależności od rozwiązania może rozdzielać pola skrzydeł/kwatery). Na rysunkach jest zwykle pokazany w widoku lub w przekroju z podanymi wymiarami profilu. Wymiary przekroju zapisuje się jako dwie wartości (np. szerokość × grubość) w jednostkach rysunku, w praktyce najczęściej w milimetrach.
Odpowiedź "82 x 68 mm" jest poprawna, ponieważ odpowiada odczytowi dwóch wymiarów przekroju słupka środkowego z rysunku (para liczb przypisana temu elementowi). W pozostałych propozycjach pojawiają się typowe pułapki:
- "75 x 68 mm" – sugeruje pomylenie wymiaru szerokości słupka z innym elementem (np. ramiakiem) lub odczyt z niewłaściwej linii wymiarowej.
- "60 x 68 mm" – wskazuje na błąd polegający na odczytaniu wymiaru częściowego, technologicznego lub dotyczącego innego przekroju/profilu.
- "82 x 82 mm" – to częsty błąd "symetryzowania" przekroju (założenie, że element ma przekrój kwadratowy), mimo że na rysunku podane są dwa różne wymiary.
Wskazówka egzaminacyjna: przed wyborem odpowiedzi zawsze upewnij się, że liczby dotyczą tego samego elementu oraz że są to wymiary przekroju (profilu), a nie wymiar całkowity widoku. Pomaga też śledzenie linii pomocniczych wymiarowania prowadzących bezpośrednio do słupka.
